LT3014EDD#PBF中文资料参数规格
技术参数
输出接口数 1
输出电压 1.22V ~ 60V
输出电流 20 mA
供电电流 20µA ~ 1mA
针脚数 8
静态电流 0.007 mA
跌落电压 350 mV
输入电压Max 80 V
输入电压Min 3 V
输出电压Max 60 V
输出电压Min 1.22 V
输出电流Max 20 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
输入电压 3V ~ 80V
封装参数
安装方式 Surface Mount
引脚数 8
封装 DFN-8
外形尺寸
长度 3 mm
宽度 3 mm
高度 0.75 mm
封装 DFN-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Each
制造应用 Power Management, 通信与网络, Communications & Networking, 电源管理, 车用, Automotive
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
LT3014EDD#PBF引脚图与封装图

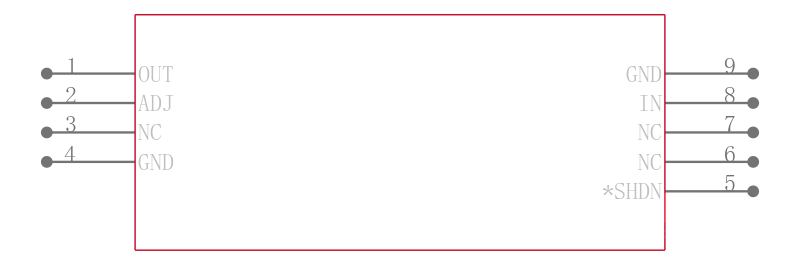

LT3014EDD#PBF引脚图
LT3014EDD#PBF封装图
LT3014EDD#PBF封装焊盘图
在线购买LT3014EDD#PBF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LT3014EDD#PBF | Linear Technology 凌力尔特 | LINEAR TECHNOLOGY LT3014EDD#PBF 电压稳压器, LDO, 可调, 3V至80V输入, 350mV压差, 1.22V至60V/20mA输出, DFN-8 | 搜索库存 |
替代型号LT3014EDD#PBF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LT3014EDD#PBF 品牌： Linear Technology 凌力尔特 封装： DFN 1.22V 20mA 8Pin | 当前型号 | LINEAR TECHNOLOGY LT3014EDD#PBF 电压稳压器, LDO, 可调, 3V至80V输入, 350mV压差, 1.22V至60V/20mA输出, DFN-8 | 当前型号 |
| 型号： LT3014EDD#TRPBF 品牌： 凌力尔特 封装： DFN | 功能相似 | Linear Voltage Regulator IC Positive Adjustable 1 Output 1.22V ~ 60V 20mA 8-DFN 3x3 | LT3014EDD#PBF和LT3014EDD#TRPBF的区别 |
