L6395D

STMICROELECTRONICS  L6395D  驱动器, MOSFET, 高压侧和低压侧, 10V-20V电源, 125ns延迟, SOIC-8

MOSFET & IGBT 驱动器,STMicroelectronics

### MOSFET & IGBT 驱动器,STMicroelectronics


得捷:
IC GATE DRVR HALF-BRIDGE 8SO


立创商城:
半桥 IGBT MOSFET 灌:290mA 拉:430mA


欧时:
### MOSFET & IGBT 驱动器,STMicroelectronics### MOSFET & IGBT 驱动器,STMicroelectronics


贸泽:
Gate Drivers Industrial & ASIC


e络盟:
驱动器, MOSFET, 高压侧和低压侧, 10V-20V电源, 125ns延迟, SOIC-8


艾睿:
Driver 600V 0.43A 2-OUT High and Low Side Non-Inv 8-Pin SO N Tube


安富利:
MOSFET DRVR 0.43A 2-OUT Hi/Lo Side Non-Inv 8-Pin SOIC Tube


Chip1Stop:
Driver 600V 0.43A 2-OUT Hi/Lo Side Non-Inv 8-Pin SO N Tube


Verical:
Driver 600V 0.43A 2-OUT High and Low Side Non-Inv 8-Pin SO N Tube


Newark:
# STMICROELECTRONICS  L6395D  MOSFET DRIVER, HIGH SIDE/LOW SIDE, SOIC8


Win Source:
IC GATE DVR HV BCD OFFLINE 8SOIC


L6395D中文资料参数规格
技术参数

电源电压DC 10.0V min

上升/下降时间 75ns, 35ns

输出接口数 2

针脚数 8

耗散功率 800 mW

开关频率 800 kHz

下降时间Max 70 ns

上升时间Max 120 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 800 mW

电源电压 10V ~ 20V

电源电压Max 20 V

电源电压Min 10 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

L6395D引脚图与封装图

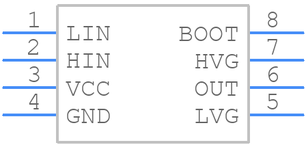

L6395D引脚图

L6395D引脚图

L6395D封装焊盘图

L6395D封装焊盘图

在线购买L6395D
型号 制造商 描述 购买
L6395D ST Microelectronics 意法半导体 STMICROELECTRONICS  L6395D  驱动器, MOSFET, 高压侧和低压侧, 10V-20V电源, 125ns延迟, SOIC-8 搜索库存
