L5980中文资料参数规格
技术参数
输出接口数 1
输出电压 0.6V ~ 18V
输出电流 700 mA
开关频率 250kHz ~ 1MHz
输入电压Max 18 V
输入电压Min 2.9 V
输出电压Max 18 V
输出电压Min 0.6 V
输出电流Max 0.7 A
工作温度Max 125 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 8
封装 VFQFPN-8
外形尺寸
封装 VFQFPN-8
物理参数
工作温度 -40℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
L5980引脚图与封装图

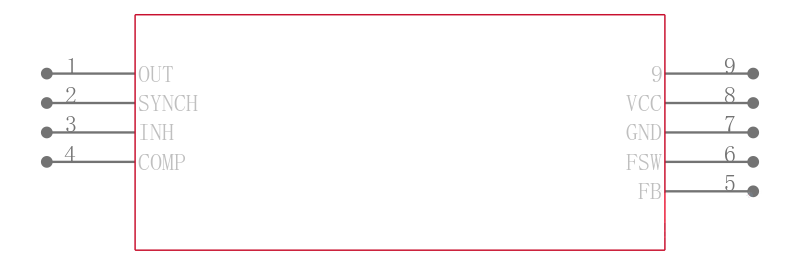

L5980引脚图

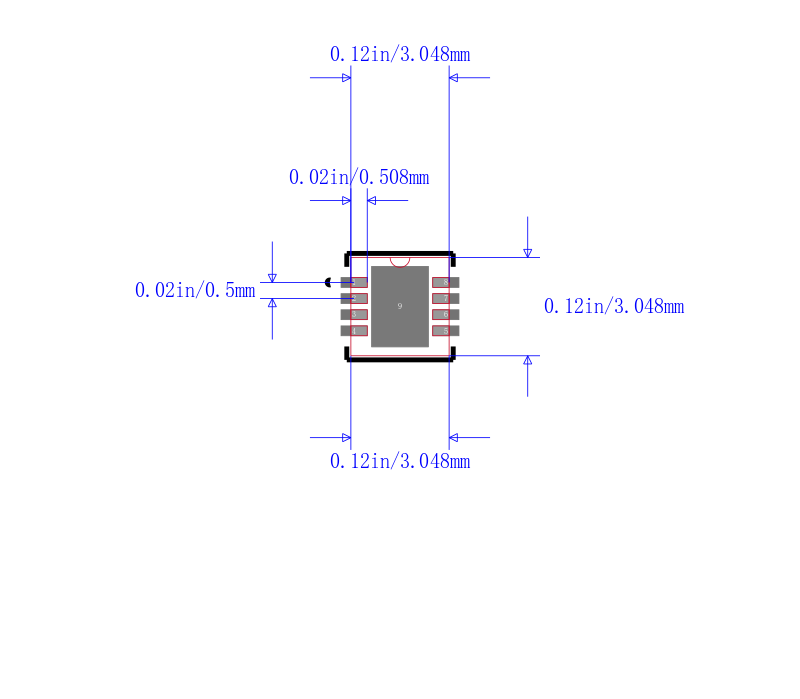

L5980封装图

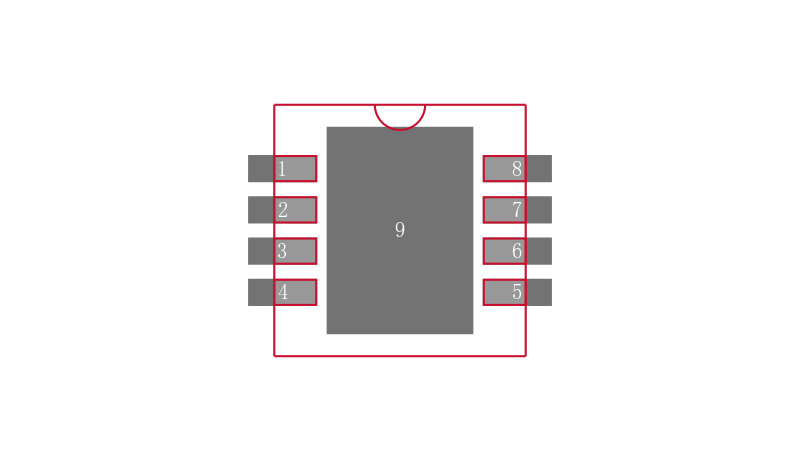

L5980封装焊盘图
