L5981中文资料参数规格
技术参数
输出接口数 1
输出电压 0.6V ~ 18V
输出电流 1 A
开关频率 250kHz ~ 1MHz
输入电压Max 18 V
输入电压Min 2.9 V
输出电压Max 18 V
输出电压Min 0.6 V
输出电流Max 1 A
工作温度Max 150 ℃
工作温度Min -40 ℃
输入电压 2.9V ~ 18V
封装参数
安装方式 Surface Mount
引脚数 8
封装 VFDFN-8
外形尺寸
封装 VFDFN-8
物理参数
工作温度 -40℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
L5981引脚图与封装图

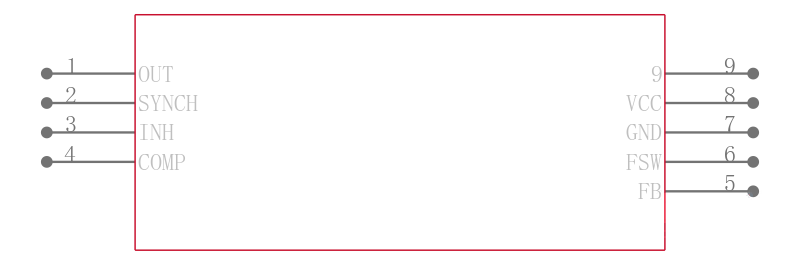

L5981引脚图

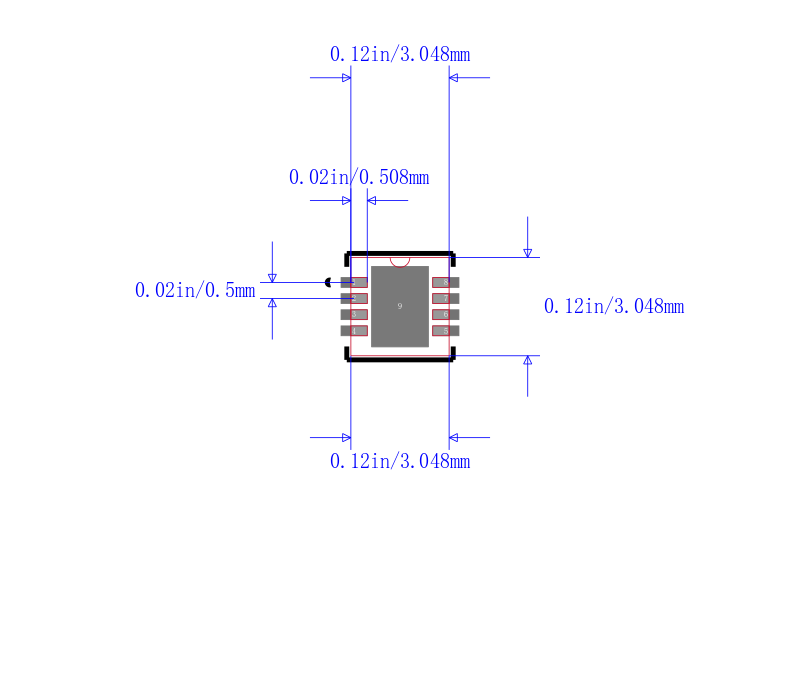

L5981封装图

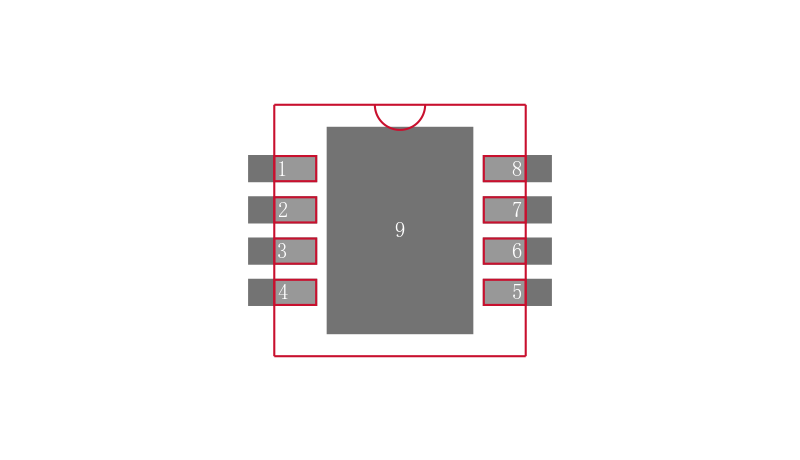

L5981封装焊盘图
