LTC1859CG#PBF
数据手册.pdf
Linear Technology
凌力尔特
主动器件
LTC1859CG#PBF中文资料参数规格
技术参数
数字逻辑电平 SAR
电源电压DC 4.75V min
工作电压 4.75V ~ 5.25V
供电电流 8 mA
电路数 1
通道数 8
针脚数 28
位数 16
耗散功率 40 mW
采样率 100 ksps
模数转换数ADC 8
输入数 8
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 500 mW
输入通道数 8
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 28
封装 SSOP-28
外形尺寸
长度 10.5 mm
宽度 5.6 mm
高度 2 mm
封装 SSOP-28
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Each
制造应用 Signal Processing, Automation & Process Control, Automation & Process Control, Communications & Networking, Signal Processing, 通信与网络, 信号处理, Communications & Networking, 自动化与过程控制
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
LTC1859CG#PBF引脚图与封装图
LTC1859CG#PBF引脚图
LTC1859CG#PBF封装图

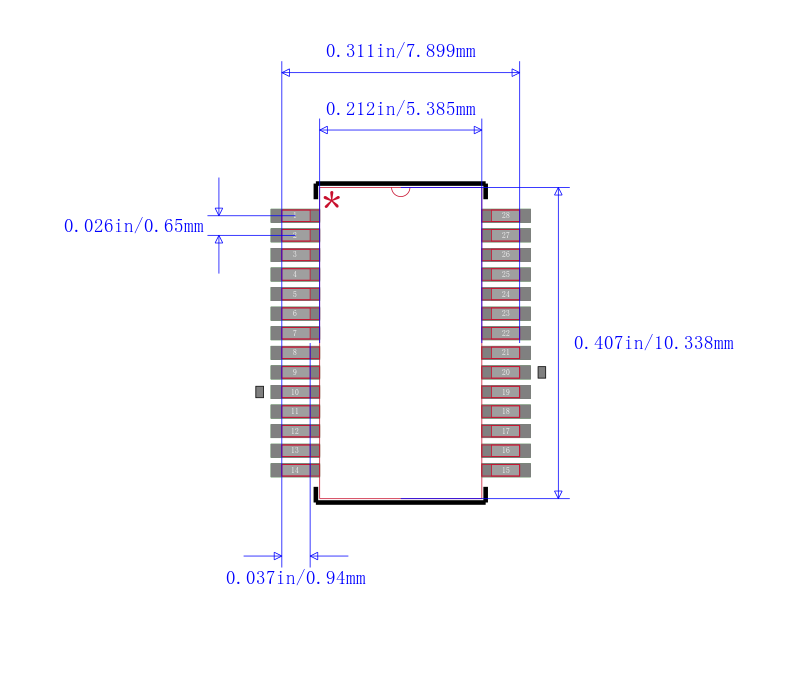

LTC1859CG#PBF封装焊盘图
在线购买LTC1859CG#PBF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LTC1859CG#PBF | Linear Technology 凌力尔特 | LINEAR TECHNOLOGY LTC1859CG#PBF 模数转换器, 八路, 16 bit, 100 kSPS, 单, 4.75 V, 5.25 V, SSOP | 搜索库存 |
替代型号LTC1859CG#PBF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LTC1859CG#PBF 品牌： Linear Technology 凌力尔特 封装： 28SSOP 28Pin 16Bit 4.75V | 当前型号 | LINEAR TECHNOLOGY LTC1859CG#PBF 模数转换器, 八路, 16 bit, 100 kSPS, 单, 4.75 V, 5.25 V, SSOP | 当前型号 |
| 型号： LTC1859IG#PBF 品牌： 凌力尔特 封装： SSOP 28Pin 16Bit 4.75V | 类似代替 | LINEAR TECHNOLOGY LTC1859IG#PBF 模数转换器, 八路, 16 bit, 100 kSPS, 单, 4.75 V, 5.25 V, SSOP | LTC1859CG#PBF和LTC1859IG#PBF的区别 |
| 型号： LTC1859CG#TRPBF 品牌： 凌力尔特 封装： 28-SSOP 28Pin 16Bit | 类似代替 | 8Channel, 16Bit, 100KSPS SoftSpan A/D Converters with Shutdown | LTC1859CG#PBF和LTC1859CG#TRPBF的区别 |
