LTC1420CGN#PBF中文资料参数规格
技术参数
电源电压DC 4.75V min
供电电流 48.0 mA
电路数 1
针脚数 28
位数 12
耗散功率 250 mW
采样率 10 Msps
模数转换数ADC 1
输入数 1
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 300 mW
输入通道数 1
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 28
封装 SSOP-28
外形尺寸
长度 9.98 mm
宽度 3.988 mm
高度 1.5 mm
封装 SSOP-28
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Unknown
包装方式 Each
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
LTC1420CGN#PBF引脚图与封装图

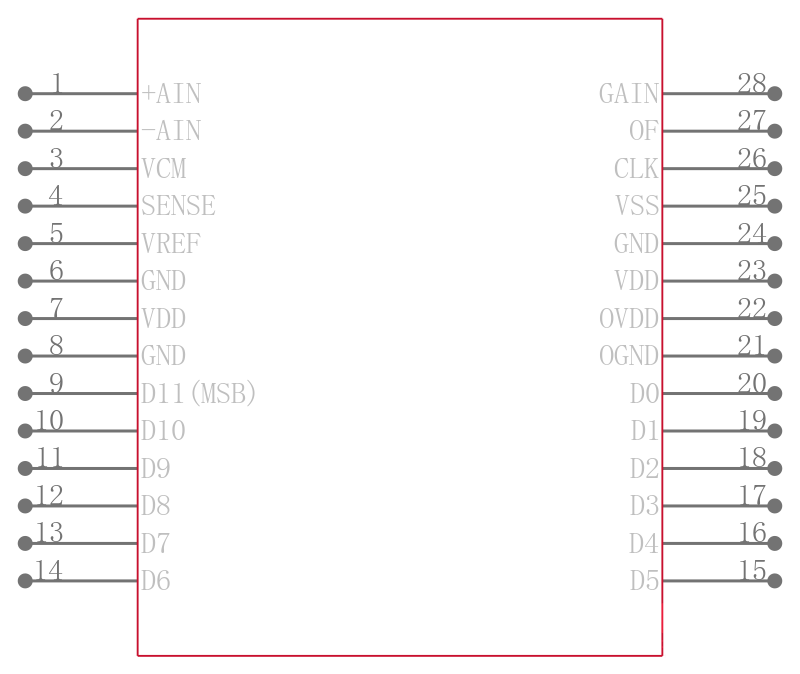

LTC1420CGN#PBF引脚图

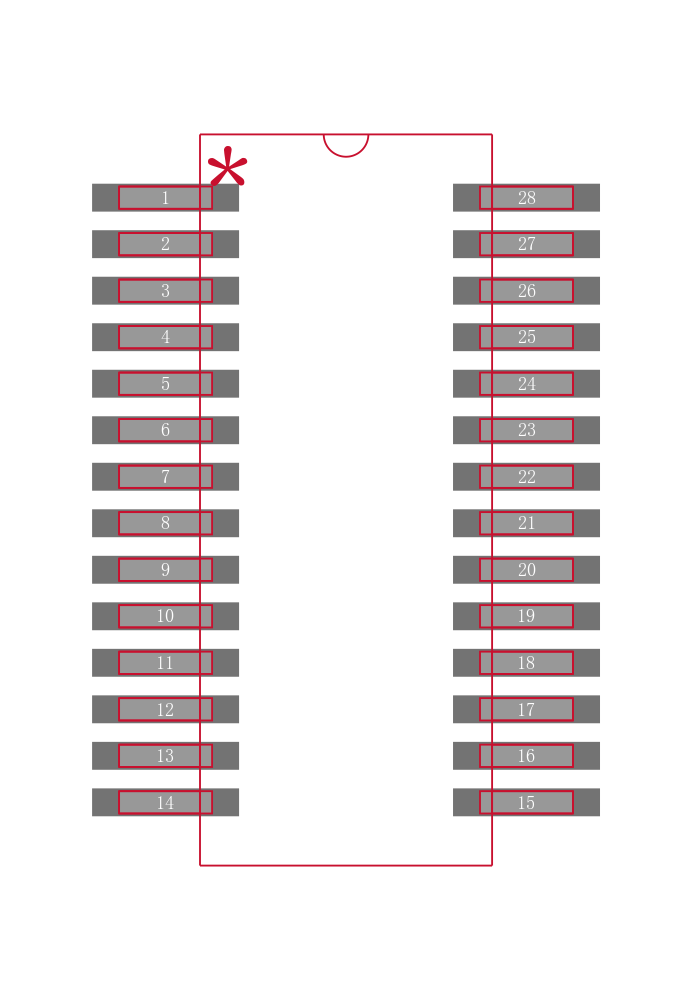

LTC1420CGN#PBF封装图

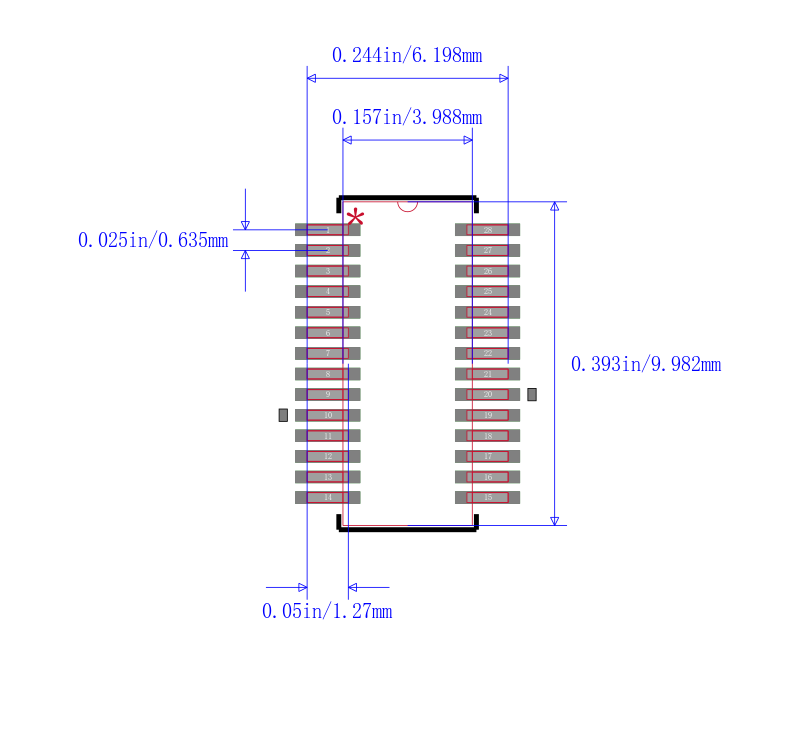

LTC1420CGN#PBF封装焊盘图
在线购买LTC1420CGN#PBF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LTC1420CGN#PBF | Linear Technology 凌力尔特 | LINEAR TECHNOLOGY LTC1420CGN#PBF 模数转换器, 12 bit, 10 MSPS, 双 +/-, -4.75 V, 5.25 V, SSOP | 搜索库存 |
替代型号LTC1420CGN#PBF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LTC1420CGN#PBF 品牌： Linear Technology 凌力尔特 封装： SSOP 28Pin 12Bit 4.75V | 当前型号 | LINEAR TECHNOLOGY LTC1420CGN#PBF 模数转换器, 12 bit, 10 MSPS, 双 +/-, -4.75 V, 5.25 V, SSOP | 当前型号 |
| 型号： LTC1420CGN#TRPBF 品牌： 凌力尔特 封装： 28-SSOP 28Pin 12Bit | 完全替代 | IC ADC 12Bit 10MSPS SAMPL 28SSOP | LTC1420CGN#PBF和LTC1420CGN#TRPBF的区别 |
| 型号： LTC1405CGN#TR 品牌： 凌力尔特 封装： SSOP 28Pin 12Bit | 完全替代 | IC ADC 12Bit 5MSPS SAMPLE 28SSOP | LTC1420CGN#PBF和LTC1405CGN#TR的区别 |
| 型号： LTC1405IGN#TR 品牌： 凌力尔特 封装： SSOP 28Pin 12Bit | 完全替代 | IC ADC 12Bit 5MSPS SAMPLE 28SSOP | LTC1420CGN#PBF和LTC1405IGN#TR的区别 |
