L78M24CDT-TR

L78M24CDT-TR

数据手册.pdf

STMICROELECTRONICS  L78M24CDT-TR  线性稳压器, 固定, 7824, 35V输入, 24V和0.5A输出, TO-252-3

PMIC - 稳压器 - 线性 正 固定 1 输出 500mA DPAK


得捷:
IC REG LINEAR 24V 500MA DPAK


立创商城:
正 Vin=40V Vout=24V 500mA 50dB@120Hz


e络盟:
线性稳压器, 固定, 7824, 35V输入, 24V和0.5A输出, TO-252-3


艾睿:
Standard Regulator Pos 24V 0.5A 3-Pin2+Tab DPAK T/R


安富利:
Standard Regulator Pos 24V 0.5A 3-Pin2+Tab DPAK T/R


Chip1Stop:
Standard Regulator Pos 24V 0.5A 3-Pin2+Tab DPAK T/R


TME:
Voltage regulator; linear, fixed; 24V; 0.5A; DPAK; SMD; ±4%


Verical:
Standard Regulator Pos 24V 0.5A 3-Pin2+Tab DPAK T/R


儒卓力:
**VREG POS 24V 0.5A 4% DPAK **


DeviceMart:
IC REG LDO 24V .5A DPAK


Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 24V 500mA D-Pak


L78M24CDT-TR中文资料参数规格
技术参数

输出接口数 1

输入电压DC 38.0V max

输出电压 24 V

输出电流 500 mA

供电电流 6 mA

针脚数 3

跌落电压 2V @350mA

输入电压Max 40 V

输出电压Min 24 V

输出电流Max 0.5 A

工作温度Max 150 ℃

工作温度Min 0 ℃

输入电压 40 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

宽度 6.2 mm

封装 TO-252-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

L78M24CDT-TR引脚图与封装图

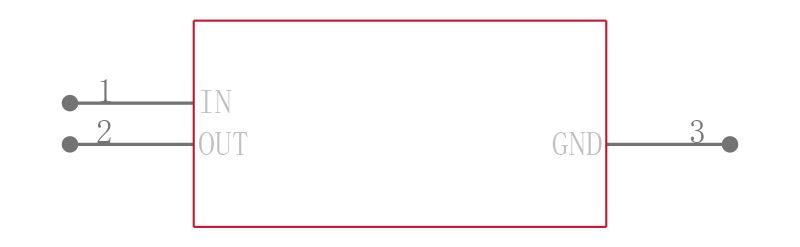

L78M24CDT-TR引脚图

L78M24CDT-TR引脚图

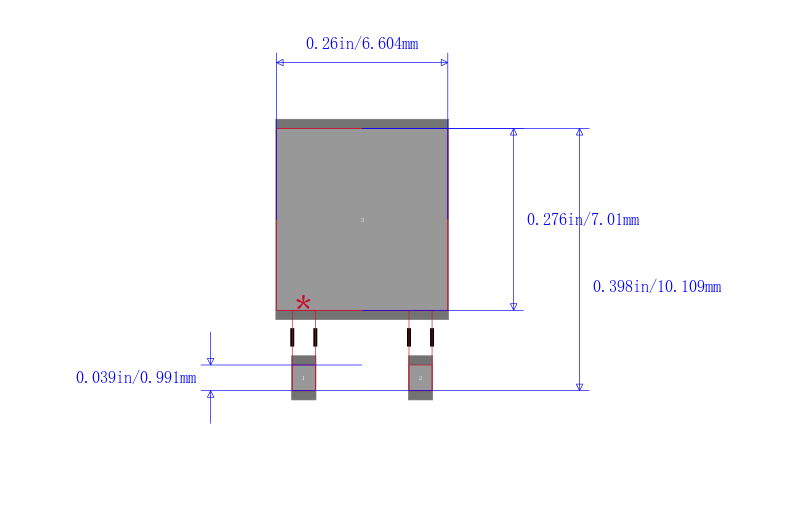

L78M24CDT-TR封装图

L78M24CDT-TR封装图

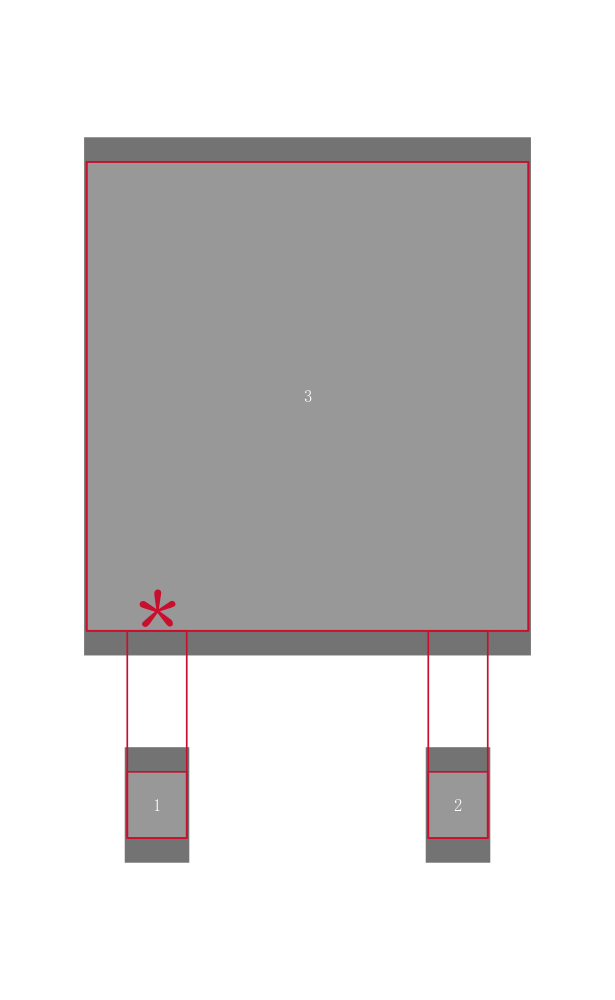

L78M24CDT-TR封装焊盘图

L78M24CDT-TR封装焊盘图

在线购买L78M24CDT-TR
型号 制造商 描述 购买
L78M24CDT-TR ST Microelectronics 意法半导体 STMICROELECTRONICS  L78M24CDT-TR  线性稳压器, 固定, 7824, 35V输入, 24V和0.5A输出, TO-252-3 搜索库存
替代型号L78M24CDT-TR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： L78M24CDT-TR

品牌： ST Microelectronics 意法半导体

封装： TO-252 500mA 3Pin

当前型号

STMICROELECTRONICS  L78M24CDT-TR  线性稳压器, 固定, 7824, 35V输入, 24V和0.5A输出, TO-252-3

当前型号

型号： L78M24ABDT-TR

品牌： 意法半导体

封装： TO-252

类似代替

L78M 系列线性电压调节器，STMicroelectronics**STMicroelectronics** 的 **L78M** 系列正向线性电压调节器均具有 5V 至高达 24V 的固定电压输出，电流输出为 500mA。 它们是三接线端子调节器 IC，提供一系列封装：TO220、DPAK 和 IPAK。 这些设备适用于许多应用，包括本地卡上调节和配电系统。 内部电流限制、热关机和安全工作区保护使其非常耐用。 无需外部元件，除非您想要调整电压和电流输出。 ### 线性电压调节器，STMicroelectronics

L78M24CDT-TR和L78M24ABDT-TR的区别

型号： L78M24ACDT-TR

品牌： 意法半导体

封装： TO-252

类似代替

L78M 系列线性稳压器，STMicroelectronics**STMicroelectronics** **L78M** 系列正向线性稳压器均具有 5V 至高达 24V 的固定电压输出，电流输出为 500mA。 它们是三接线端子稳压器 IC，提供一系列封装：TO220、DPAK 和 IPAK。 这些设备适用于许多应用，包括本地卡上调节和配电系统。 内部电流限制、热关机和安全工作区保护使其非常耐用。 无需外部元件，除非您想要调整电压和电流输出。 ### 线性电压稳压器，STMicroelectronics

L78M24CDT-TR和L78M24ACDT-TR的区别

型号： BA178M24FP-E2

品牌： 罗姆半导体

封装： TO252-3 500mA 3Pin

功能相似

ROHM  BA178M24FP-E2  线性稳压器, 固定, 7824, 27V至33V输入, 24V和0.5A输出, TO-252-3

L78M24CDT-TR和BA178M24FP-E2的区别
