LM3503SQ-16/NOPB

LM3503SQ-16/NOPB

TI(德州仪器) 主动器件

LED DRVR 10Segment 3.3V/5V 16Pin LLP EP T/R

LED Driver IC 2 Output DC DC Regulator Step-Up Boost Analog, PWM Dimming 400mA Switch 16-WQFN 4x4


得捷:
IC LED DRV RGLTR PWM 16WQFN


贸泽:
LED Lighting Drivers R 595-TPS61162AYFFR


艾睿:
LED DRVR 10Segment 3.3V/5V 16-Pin WQFN EP T/R


安富利:
LED DRVR 10Segment 3.3V/5V 16-Pin LLP EP T/R


DeviceMart:
IC LED DRIVER WHTE BCKLGT 16-LLP


LM3503SQ-16/NOPB中文资料参数规格
技术参数

频率 1 MHz

输出接口数 2

输入电压DC 2.50V ~ 5.50V

输出电压 16 V

输出电流 400 mA

静态电流 1.90 mA

调节输出数 2

开关频率 1.00 MHz

过温保护 Yes

拓扑结构 Boost

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2.5V ~ 5.5V

输入电压 2.5V ~ 5.5V

封装参数

安装方式 Surface Mount

封装 WFQFN-16

外形尺寸

长度 4 mm

宽度 4 mm

高度 0.8 mm

封装 WFQFN-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

LM3503SQ-16/NOPB引脚图与封装图
LM3503SQ-16/NOPB引脚图

LM3503SQ-16/NOPB引脚图

LM3503SQ-16/NOPB封装图

LM3503SQ-16/NOPB封装图

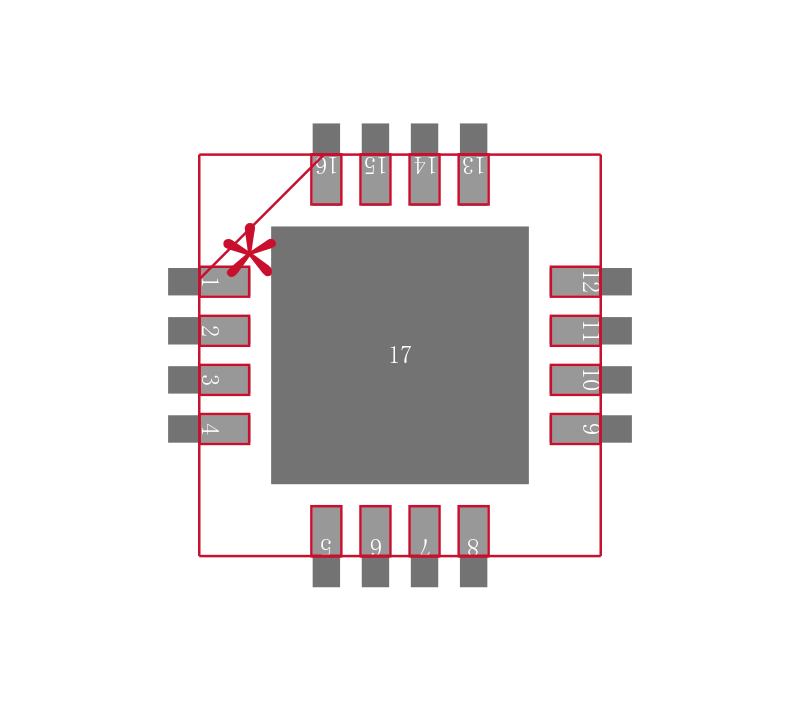

LM3503SQ-16/NOPB封装焊盘图

LM3503SQ-16/NOPB封装焊盘图

在线购买LM3503SQ-16/NOPB
型号 制造商 描述 购买
LM3503SQ-16/NOPB TI 德州仪器 LED DRVR 10Segment 3.3V/5V 16Pin LLP EP T/R 搜索库存
