LM301AD
数据手册.pdfST Microelectronics(意法半导体)
电子元器件分类
LM301AD中文资料参数规格
技术参数
供电电流 1.8 mA
电路数 1
通道数 1
耗散功率 0.3 W
共模抑制比 70 dB
转换速率 500 mV/μs
增益频宽积 1 MHz
输入补偿电压 2 mV
输入偏置电流 70 nA
工作温度Max 70 ℃
工作温度Min 0 ℃
增益带宽 1 MHz
耗散功率Max 300 mW
共模抑制比Min 70 dB
封装参数
安装方式 Surface Mount
引脚数 8
封装 SO-8
外形尺寸
长度 5 mm
宽度 4 mm
高度 1.65 mm
封装 SO-8
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LM301AD引脚图与封装图

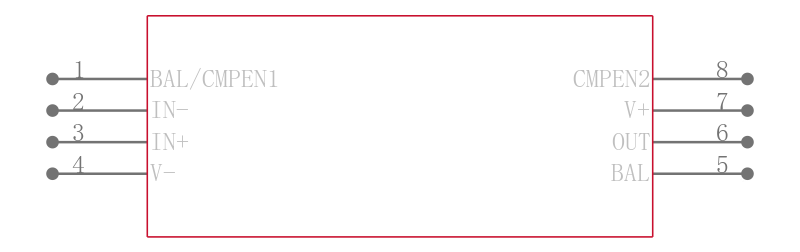

LM301AD引脚图

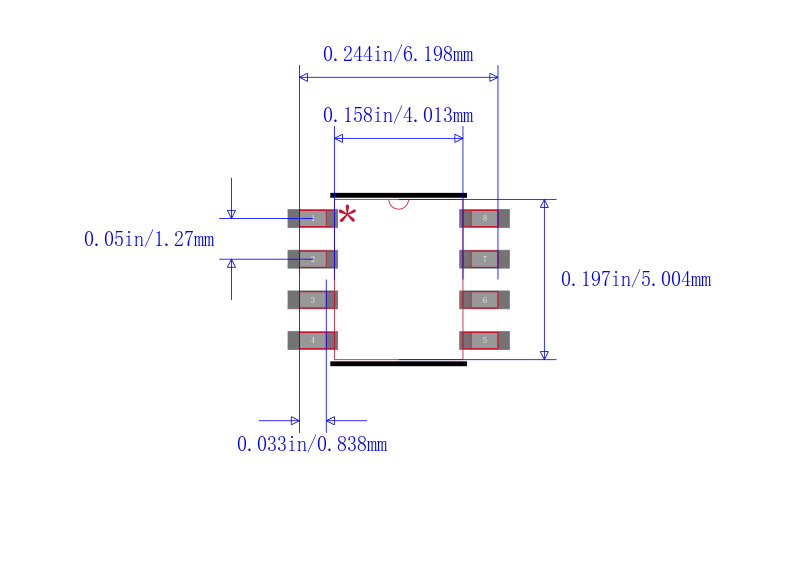

LM301AD封装图

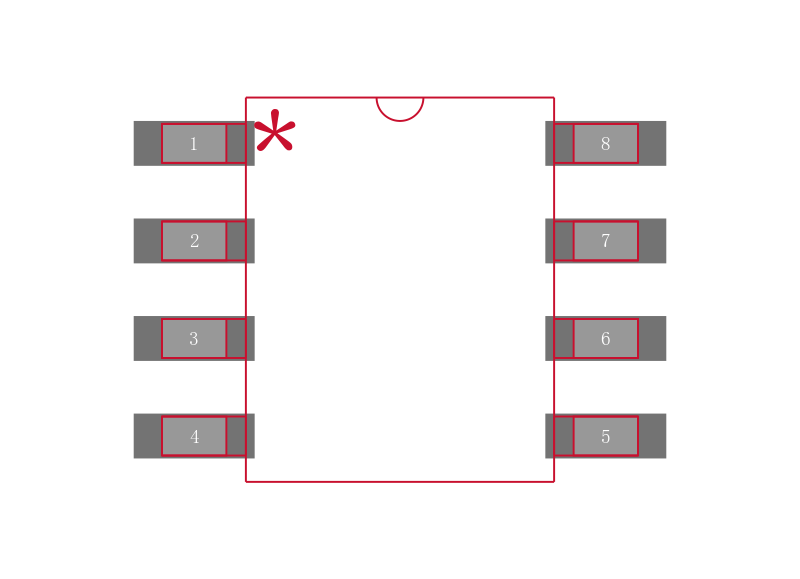

LM301AD封装焊盘图
在线购买LM301AD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM301AD | ST Microelectronics 意法半导体 | 单路运算放大器 SINGLE OPERATIONAL AMPLIFIER | 搜索库存 |
替代型号LM301AD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM301AD 品牌： ST Microelectronics 意法半导体 封装： SOIC 8Pin 500mV/us 1Channel | 当前型号 | 单路运算放大器 SINGLE OPERATIONAL AMPLIFIER | 当前型号 |
| 型号： LM301ADR2G 品牌： 安森美 封装： SOIC | 功能相似 | LM201AV、LM301A、非补偿运算放大器，ON Semiconductor低输入补偿电流：20 nA 外部频率补偿，确保灵活性 AB 类输出可提供极佳的线性 输出短路保护 ### 运算放大器，ON Semiconductor | LM301AD和LM301ADR2G的区别 |
| 型号： LM301ADG 品牌： 安森美 封装： SOIC 8Pin | 功能相似 | ON SEMICONDUCTOR LM301ADG.. 运算放大器, 单路, 1个放大器, 10 V/µs, ± 5V 至 ± 15V, SOIC, 8 引脚 | LM301AD和LM301ADG的区别 |
| 型号： LM301ADT 品牌： 意法半导体 封装： SOIC 8Pin 500mV/μs 1Channel | 功能相似 | LM301ADT 停产 编带 | LM301AD和LM301ADT的区别 |
