LFE2M50E-6FN484I

LFE2M50E-6FN484I

数据手册.pdf

FPGA - 现场可编程门阵列 48K LUTs 270 I/O Memory DSP 1.2V 6SPD

ECP2M Field Programmable Gate Array FPGA IC 270 4246528 48000 484-BBGA


得捷:
IC FPGA 270 I/O 484FBGA


立创商城:
LFE2M50E 6FN484I


贸泽:
FPGA - 现场可编程门阵列 48K LUTs 270 I/O Memory DSP 1.2V 6SPD


艾睿:
FPGA LatticeECP2M Family 48000 Cells 90nm Technology 1.2V 484-Pin FBGA Tray


Chip1Stop:
FPGA LatticeECP2M Family 48000 Cells 90nm Technology 1.2V 484-Pin FBGA


Verical:
FPGA LatticeECP2M Family 48000 Cells 90nm Technology 1.2V 484-Pin FBGA Tray


LFE2M50E-6FN484I中文资料参数规格
技术参数

RAM大小 4246528 b

工作温度Max 100 ℃

工作温度Min -40 ℃

电源电压 1.14V ~ 1.26V

电源电压Max 1.26 V

电源电压Min 1.14 V

封装参数

安装方式 Surface Mount

引脚数 484

封装 FPBGA-484

外形尺寸

长度 23 mm

宽度 23 mm

高度 1.65 mm

封装 FPBGA-484

物理参数

工作温度 -40℃ ~ 100℃ TJ

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 3A991.d

LFE2M50E-6FN484I引脚图与封装图

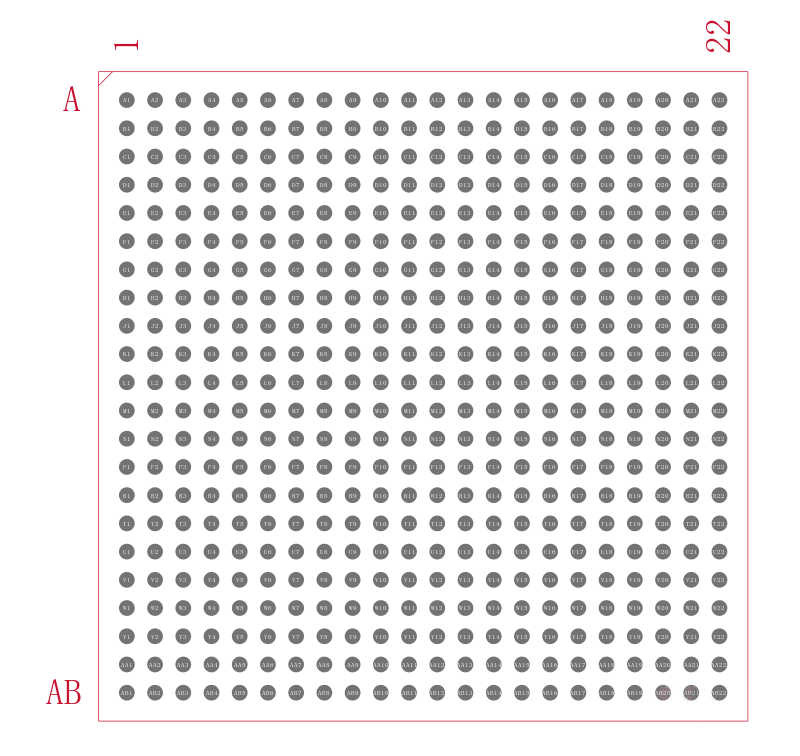

LFE2M50E-6FN484I引脚图

LFE2M50E-6FN484I引脚图

LFE2M50E-6FN484I封装图

LFE2M50E-6FN484I封装图

LFE2M50E-6FN484I封装焊盘图

LFE2M50E-6FN484I封装焊盘图

在线购买LFE2M50E-6FN484I
型号 制造商 描述 购买
LFE2M50E-6FN484I Lattice Semiconductor 莱迪思 FPGA - 现场可编程门阵列 48K LUTs 270 I/O Memory DSP 1.2V 6SPD 搜索库存
替代型号LFE2M50E-6FN484I
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LFE2M50E-6FN484I

品牌: Lattice Semiconductor 莱迪思

封装: FPBGA-484

当前型号

FPGA - 现场可编程门阵列 48K LUTs 270 I/O Memory DSP 1.2V 6SPD

当前型号

型号: LFE2M50SE-6FN484I

品牌: 莱迪思

封装: FPBGA-484

完全替代

FPGA LatticeECP2M Family 48000 Cells 90nm Technology 1.2V 484Pin FBGA

LFE2M50E-6FN484I和LFE2M50SE-6FN484I的区别

型号: LFE2M50SE-5FN484I

品牌: 莱迪思

封装: FPBGA-484

完全替代

FPGA - 现场可编程门阵列 48K LUTs 270 S Ser Memory DSP 1.2V 5SPD

LFE2M50E-6FN484I和LFE2M50SE-5FN484I的区别

型号: LFE2M50E-5FN484I

品牌: 莱迪思

封装: FPBGA-484

完全替代

48K LUTs 270 I/O SERDES Memory DSP 1.2V -5 Speed IND

LFE2M50E-6FN484I和LFE2M50E-5FN484I的区别
