LTC6081IDD#PBF

LTC6081IDD#PBF

数据手册.pdf
Linear Technology 凌力尔特 主动器件

LINEAR TECHNOLOGY  LTC6081IDD#PBF  运算放大器, 双路, 3.6 MHz, 2个放大器, 1 V/µs, 2.7V 至 5.5V, DFN, 10 引脚

The is a dual low drift/noise CMOS Operational Amplifier with rail-to-rail input/output swing. The 70µV maximum offset, 1pA input bias current, 120dB open loop gain and 1.3µVP-P 0.1Hz to 10Hz noise make it perfect for precision signal conditioning. The LTC6081 features 100dB CMRR and 98dB PSRR. Each amplifier consumes only 330µA of current on a 3V supply. The 10-lead DFN has an independent shutdown function that reduces each amplifier"s supply current to 1µA. LTC6081 is specified for power supply voltages of 3 and 5V from -40 to 125°C.

.
0.8µV/°C Maximum offset drift
.
Unity gain stable
LTC6081IDD#PBF中文资料参数规格
技术参数

供电电流 340 µA

电路数 2

针脚数 10

带宽 3.6 MHz

转换速率 1.00 V/μs

增益频宽积 3.5 MHz

输入补偿电压 70 µV

输入偏置电流 0.2 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 3.6 MHz

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 DFN-10

外形尺寸

封装 DFN-10

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 传感与仪器, 信号处理, Signal Processing, Sensing & Instrumentation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

LTC6081IDD#PBF引脚图与封装图

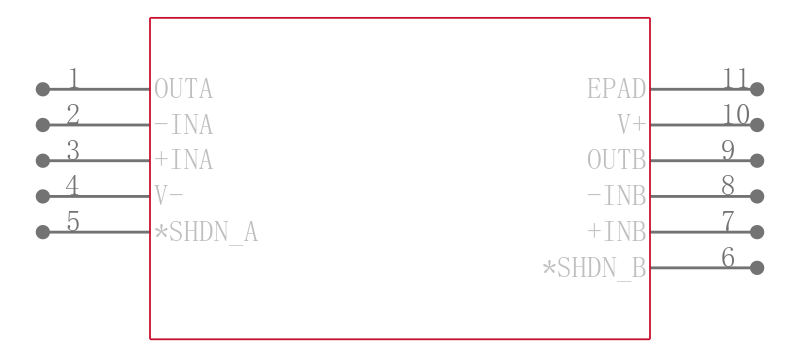

LTC6081IDD#PBF引脚图

LTC6081IDD#PBF引脚图

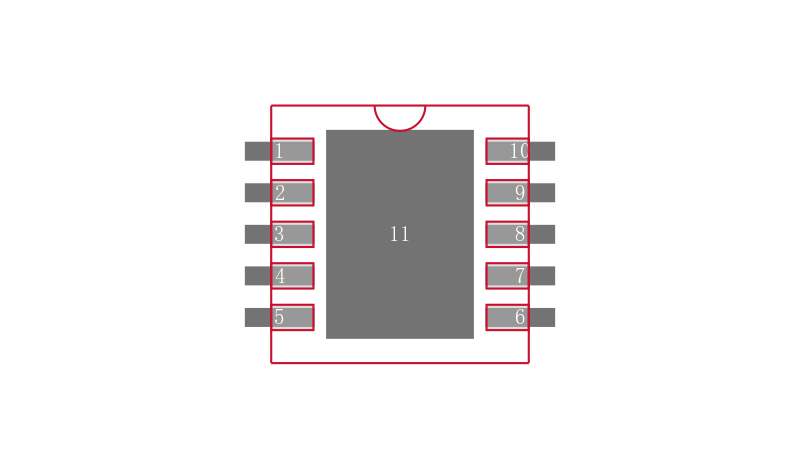

LTC6081IDD#PBF封装图

LTC6081IDD#PBF封装图

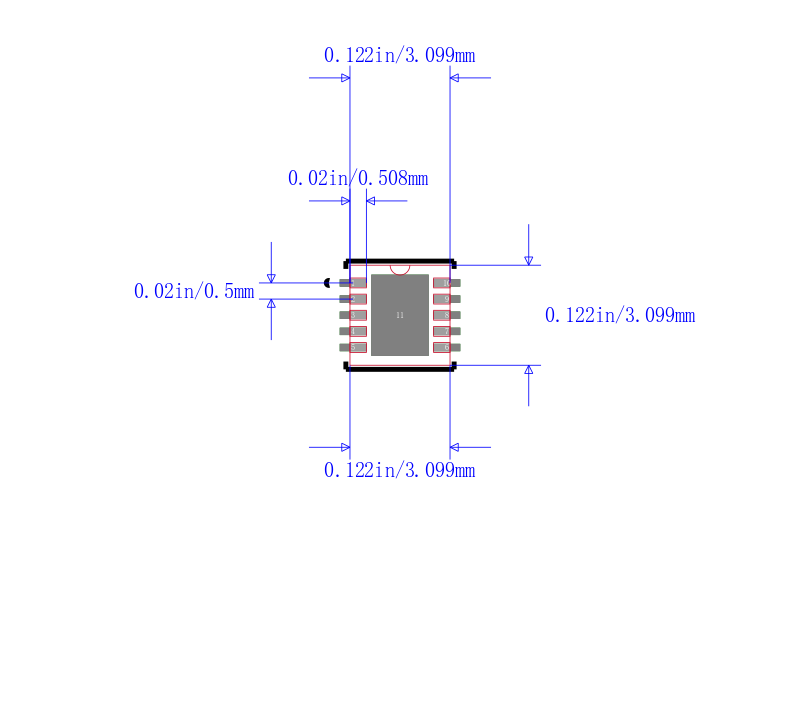

LTC6081IDD#PBF封装焊盘图

LTC6081IDD#PBF封装焊盘图

在线购买LTC6081IDD#PBF
型号 制造商 描述 购买
LTC6081IDD#PBF Linear Technology 凌力尔特 LINEAR TECHNOLOGY  LTC6081IDD#PBF  运算放大器, 双路, 3.6 MHz, 2个放大器, 1 V/µs, 2.7V 至 5.5V, DFN, 10 引脚 搜索库存
替代型号LTC6081IDD#PBF
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LTC6081IDD#PBF

品牌: Linear Technology 凌力尔特

封装: DFN 10Pin

当前型号

LINEAR TECHNOLOGY  LTC6081IDD#PBF  运算放大器, 双路, 3.6 MHz, 2个放大器, 1 V/µs, 2.7V 至 5.5V, DFN, 10 引脚

当前型号

型号: LTC6081IDD#TRPBF

品牌: 凌力尔特

封装: DFN

完全替代

IC OPAMP GP 3.5MHz RRO 10DFN

LTC6081IDD#PBF和LTC6081IDD#TRPBF的区别
