LM224ANE4中文资料参数规格
技术参数
输出电流 30mA @15V
供电电流 1.4 mA
电路数 4
通道数 4
共模抑制比 70dB ~ 80dB
输入补偿漂移 7.00 µV/K
带宽 1.20 MHz
转换速率 500 mV/μs
增益频宽积 1.2 MHz
输入补偿电压 3 mV
输入偏置电流 20 nA
工作温度Max 85 ℃
工作温度Min 25 ℃
共模抑制比Min 70 dB
电源电压Max 32 V
电源电压Min 3 V
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
物理参数
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LM224ANE4引脚图与封装图

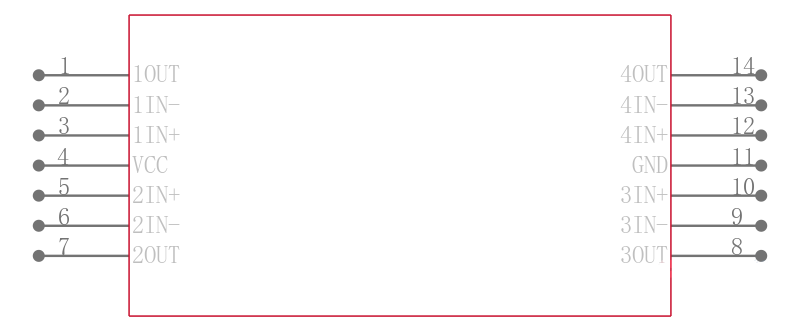

LM224ANE4引脚图
LM224ANE4封装图
LM224ANE4封装焊盘图
在线购买LM224ANE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM224ANE4 | TI 德州仪器 | 翻两番运算放大器 QUADRUPLE OPERATIONAL AMPLIFIERS | 搜索库存 |
替代型号LM224ANE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM224ANE4 品牌： TI 德州仪器 封装： PDIP 1.2MHz 4Channel 14Pin | 当前型号 | 翻两番运算放大器 QUADRUPLE OPERATIONAL AMPLIFIERS | 当前型号 |
| 型号： LM224AN 品牌： 德州仪器 封装： DIP 1.2MHz 4Channel 14Pin | 功能相似 | TEXAS INSTRUMENTS LM224AN 运算放大器, 1.2 MHz, 4个放大器, 0.5 V/µs, 3V 至 30V, DIP, 14 引脚 | LM224ANE4和LM224AN的区别 |
