LT1497CS#PBF

LT1497CS#PBF

数据手册.pdf
Linear Technology 凌力尔特 主动器件

LINEAR TECHNOLOGY  LT1497CS#PBF  运算放大器, 双路, 50 MHz, 2个放大器, 900 V/µs, ± 2.5V 至 ± 15V, SOIC, 16 引脚

电流反馈,

一系列 Linear Technology 电流反馈运算放大器。 与通过最普通的电压反馈体系结构获得的性能相比,这些运算放大器中采用的电流反馈拓扑可实现更好的高频性能,使这些设备特别适用于高速视频应用。 这些高速运算放大器的典型应用包括视频和 RGB 放大器、

ADSL 和电缆驱动器、测试设备放大器和高速缓冲器。

### 运算放大器,Linear Technology

Linear Technology 产生全系列高性能运算放大器 Op Amp,适用于广泛的信号处理应用。 运算放大器类别包括:高速放大器、低噪声放大器、零位偏移放大器、低功耗和微功耗放大器、电流反馈放大器和各种精密放大器。

LT1497CS#PBF中文资料参数规格
技术参数

电源电压DC 18.0 V

供电电流 7 mA

电路数 2

针脚数 16

带宽 50 MHz

转换速率 900 V/μs

增益频宽积 59 MHz

输入补偿电压 3 mV

输入偏置电流 7 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 50 MHz

增益带宽 54 dB

共模抑制比Min 54 dB

电源电压Max 15 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 3.98 mm

高度 1.49 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 Test & Measurement, 测试与测量

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

LT1497CS#PBF引脚图与封装图

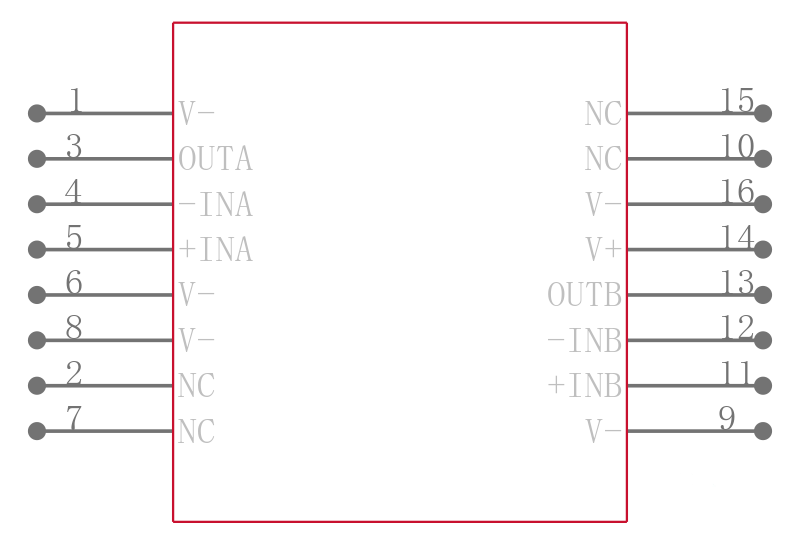

LT1497CS#PBF引脚图

LT1497CS#PBF引脚图

LT1497CS#PBF封装图

LT1497CS#PBF封装图

LT1497CS#PBF封装焊盘图

LT1497CS#PBF封装焊盘图

在线购买LT1497CS#PBF
型号 制造商 描述 购买
LT1497CS#PBF Linear Technology 凌力尔特 LINEAR TECHNOLOGY  LT1497CS#PBF  运算放大器, 双路, 50 MHz, 2个放大器, 900 V/µs, ± 2.5V 至 ± 15V, SOIC, 16 引脚 搜索库存
替代型号LT1497CS#PBF
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LT1497CS#PBF

品牌: Linear Technology 凌力尔特

封装: SO 16Pin

当前型号

LINEAR TECHNOLOGY  LT1497CS#PBF  运算放大器, 双路, 50 MHz, 2个放大器, 900 V/µs, ± 2.5V 至 ± 15V, SOIC, 16 引脚

当前型号

型号: LT1497CS#TRPBF

品牌: 凌力尔特

封装: SO 16Pin 350V/us

类似代替

ADSL Driver Dual 59MHz 16Pin SOIC N T/R

LT1497CS#PBF和LT1497CS#TRPBF的区别
