LT3009EDC#TRMPBF
数据手册.pdf
Linear Technology
凌力尔特
主动器件
LT3009EDC#TRMPBF中文资料参数规格
技术参数
输出接口数 1
输出电压 0.6V ~ 19.5V
输出电流 20 mA
供电电流 6µA ~ 1mA
针脚数 6
静态电流 6 µA
跌落电压 280 mV
输入电压Max 20 V
输入电压Min 1.6 V
输出电压Max 19.5 V
输出电压Min 600 mV
输出电流Max 20 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 2 %
电源电压Min 1.6 V
输入电压 1.6V ~ 20V
封装参数
安装方式 Surface Mount
引脚数 6
封装 DFN-6
外形尺寸
长度 2 mm
宽度 2 mm
高度 0.7 mm
封装 DFN-6
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
制造应用 Power Management, Industrial, 电源管理, Metering, 计量, 传感与仪器, 工业, Sensing & Instrumentation
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
LT3009EDC#TRMPBF引脚图与封装图

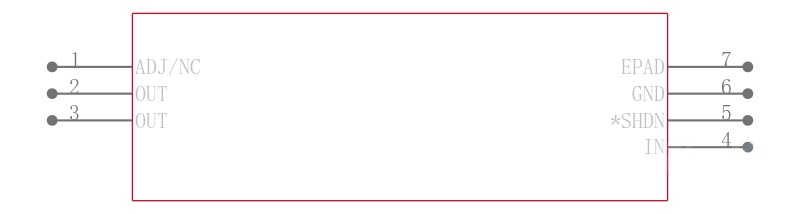

LT3009EDC#TRMPBF引脚图
在线购买LT3009EDC#TRMPBF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LT3009EDC#TRMPBF | Linear Technology 凌力尔特 | LINEAR TECHNOLOGY LT3009EDC#TRMPBF 低压差稳压器, 可调, 1.6V至20V输入, 280mV压差, 600mV至20V/20mA输出, DFN-6 | 搜索库存 |
替代型号LT3009EDC#TRMPBF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LT3009EDC#TRMPBF 品牌： Linear Technology 凌力尔特 封装： DFN 20mA 6Pin | 当前型号 | LINEAR TECHNOLOGY LT3009EDC#TRMPBF 低压差稳压器, 可调, 1.6V至20V输入, 280mV压差, 600mV至20V/20mA输出, DFN-6 | 当前型号 |
| 型号： LT3009EDC#TRPBF 品牌： 凌力尔特 封装： DFN | 类似代替 | LT3009 - 3μA IQ, 20mA Low Dropout Linear Regulators; Package: DFN; Pins: 6; Temperature Range: -40℃ to 85℃ | LT3009EDC#TRMPBF和LT3009EDC#TRPBF的区别 |
