LTV-844
数据手册.pdf
LiteOn
光宝
电子元器件分类
LTV-844中文资料参数规格
技术参数
上升/下降时间 4µs, 3µs
输入电压DC 1.20 V
输出电压 ≤35.0 V
电路数 4
通道数 4
针脚数 16
正向电压 1.2 V
耗散功率 200 mW
上升时间 4 µs
隔离电压 5000 Vrms
正向电流 50 mA
输出电压Max 35 V
输入电流Min 50 mA
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 3 µs
下降时间Max 18 µs
上升时间Max 18 µs
工作温度Max 100 ℃
工作温度Min -30 ℃
耗散功率Max 200 mW
封装参数
安装方式 Through Hole
引脚数 16
封装 PDIP-16
外形尺寸
宽度 6.5 mm
封装 PDIP-16
物理参数
工作温度 -30℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
LTV-844引脚图与封装图

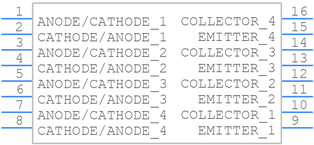

LTV-844引脚图
LTV-844封装焊盘图
替代型号LTV-844
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LTV-844 品牌： LiteOn 光宝 封装： PDIP-16 5kV 35V | 当前型号 | LTV-844 | 当前型号 |
| 型号： LTV-8441S 品牌： 光宝 封装： PDIP-16 5kV | 功能相似 | Optocoupler AC-IN 4CH Darlington DC-OUT 16Pin PDIP SMD | LTV-844和LTV-8441S的区别 |
| 型号： LTV-8441 品牌： 光宝 封装： PDIP-16 | 功能相似 | LTV-8441 袋装 | LTV-844和LTV-8441的区别 |
| 型号： PS2501-4 品牌： 安数光 封装： DIP-16 | 功能相似 | DIP16 通孔 四通道 80 V 5300 Vrms 光电晶体管 光耦合器 | LTV-844和PS2501-4的区别 |
