LBC3225T1R5MR

LBC3225T1R5MR

数据手册.pdf
Taiyo Yuden(太诱) 被动器件

TAIYO YUDEN  LBC3225T1R5MR  高电流绕线电感, 1210, 1.5uH

1.5µH Unshielded Wirewound Inductor 1A 60mOhm 1210 3225 Metric


得捷:
FIXED IND 1.5UH 1A 60 MOHM SMD


立创商城:
1.5uH ±20% 1A 60mΩ


贸泽:
Fixed Inductors 1210 1.5uH 78mOhms +/-20%Tol 1A HiCur


e络盟:
高电流绕线电感, 1210, 1.5uH


艾睿:
Inductor Power Chip Wirewound 1.5uH 20% 100KHz Ferrite 1A 0.078Ohm DCR 1210 T/R


Verical:
Inductor General Purpose Chip Wirewound 1.5uH 20% 100KHz Ferrite 1A 0.078Ohm DCR 1210 T/R


LBC3225T1R5MR中文资料参数规格
技术参数

额定电流 1 A

容差 ±20 %

无卤素状态 Halogen Free

电感 1.5 µH

自谐频率 220 MHz

产品系列 LB

电感公差 ±20 %

测试频率 100 kHz

电阻DC) 60 mΩ

额定电流DC 1 A

工作温度Max 105 ℃

工作温度Min 40 ℃

电阻DC Max 0.06 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3225

封装 1210

外形尺寸

长度 3.2 mm

宽度 2.5 mm

高度 2.5 mm

封装公制 3225

封装 1210

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 1000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

LBC3225T1R5MR引脚图与封装图

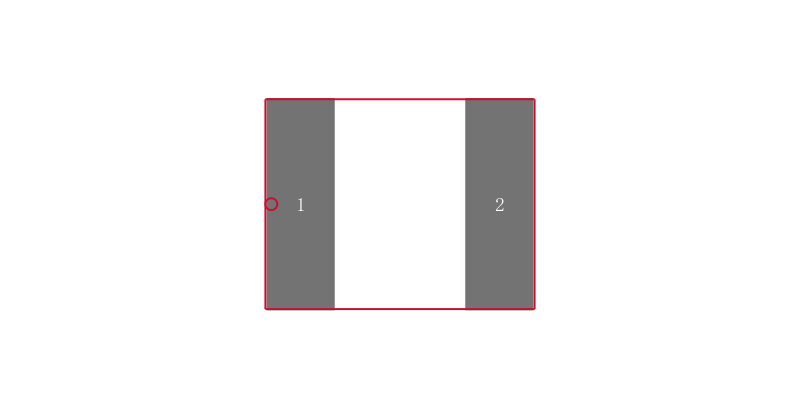

LBC3225T1R5MR引脚图

LBC3225T1R5MR引脚图

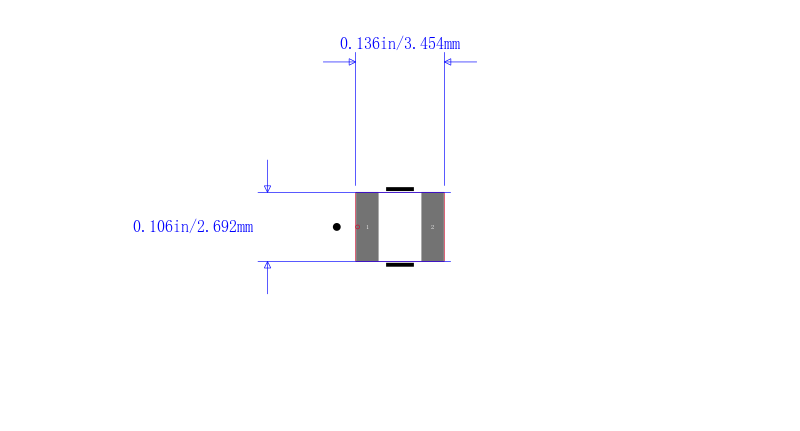

LBC3225T1R5MR封装图

LBC3225T1R5MR封装图

LBC3225T1R5MR封装焊盘图

LBC3225T1R5MR封装焊盘图
