KSC641JLFS

KSC641JLFS

数据手册.pdf
C&K Components 工业控制

KSC 系列轻触式开关KSC 系列轻触式开关设计用于表面安装应用，提供 J 或翼形接线端子。 潜在应用包括：汽车、手机、工业电子、网络基础设施、IT 和电梯。 它们具有 IP67 密封等级且具有单极，常开触点，带瞬间作用。寿命：100 万次循环 正向触感 提供 1.6N 和 3N 执行器力 J 弯曲或鸥翼接线端子 IP67 长寿命银触点 两种执行器长度：3.5mm 和 5.2mm 瞬间作用 最大功率 | 1 VA ---|--- 最大电压 | 32 V 直流 最大电流 | 50mA 绝缘电阻 | 100V： > 109Ω 介电强度 | （50Hz，1 分钟）：250V ### 触控

KSC 系列轻触式

KSC 系列轻触式开关设计用于表面安装应用，提供 J 或翼形接线端子。 潜在应用包括：汽车、手机、工业电子、网络基础设施、IT 和电梯。 它们具有 IP67 密封等级且具有单极，常开触点，带瞬间作用。

寿命：100 万次循环

正向触感

提供 1.6N 和 3N 执行器力

J 弯曲或鸥翼接线端子

IP67

长寿命银触点

两种执行器长度：3.5mm 和 5.2mm

瞬间作用

### 触控


得捷:
SWITCH TACTILE SPST-NO 0.05A 32V


立创商城:
KSC641JLFS


欧时:
C & K IP67 触觉式 轻触式开关 KSC641JLFS, 单刀单掷 - 常开, 50 mA 3.2mm 表面安装


艾睿:
Switch Tactile N.O. SPST Round Button J-Bend 0.05A 32VDC 1VA 300000Cycles 3N SMD Automotive T/R


安富利:
Switch Tactile N.O. SPST Round Button J-Bend 0.05A 32VDC 1VA 300000Cycle 3N SMD T/R


Chip1Stop:
Switch Tactile N.O. SPST Round Button J-Bend 0.05A 32VDC 1VA 300000Cycles 3N SMD Automotive T/R


Verical:
Switch Tactile N.O. SPST Round Button J-Bend 0.05A 32VDC 1VA 300000Cycles 3N SMD Automotive T/R


儒卓力:
**6.2x6.2x7.7mm SMT/J 3.0N AG **


MASTER:
Sealed Tact Switch for SMT


Online Components:
Sealed Tact Switch for SMT


Electro Sonic:
Sealed Tact Switch for SMT


KSC641JLFS中文资料参数规格
技术参数

触点电镀 Silver

额定电压DC 32 V

接触器类型 Standard

额定电流 50 mA

排数 2

额定功率 1 W

方向 Vertical

触点类型 SPST-NO

触点额定电流 50 mA

额定电流Max 0.05 A

额定功率Max 1 VA

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 32 VDC

额定电压DC Max 32 V

接触电阻Max <100 mΩ

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 6.2 mm

宽度 6.2 mm

高度 7.7 mm

封装 SMD

物理参数

触点材质 Silver

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

HTS代码 8536501199

KSC641JLFS引脚图与封装图
KSC641JLFS引脚图

KSC641JLFS引脚图

KSC641JLFS封装图

KSC641JLFS封装图

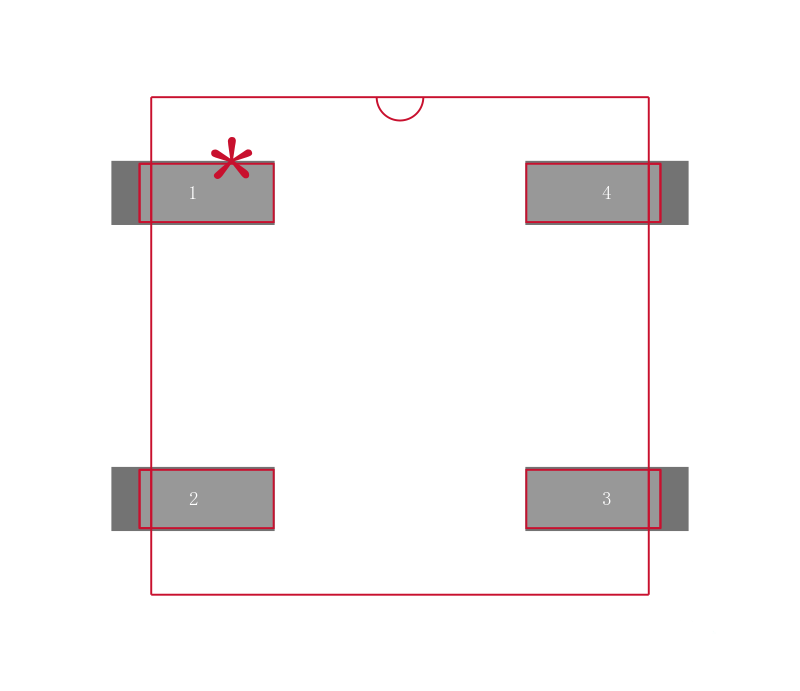

KSC641JLFS封装焊盘图

KSC641JLFS封装焊盘图

在线购买KSC641JLFS
型号 制造商 描述 购买
KSC641JLFS C&K Components KSC 系列轻触式开关 KSC 系列轻触式开关设计用于表面安装应用，提供 J 或翼形接线端子。 潜在应用包括：汽车、手机、工业电子、网络基础设施、IT 和电梯。 它们具有 IP67 密封等级且具有单极，常开触点，带瞬间作用。 寿命：100 万次循环 正向触感 提供 1.6N 和 3N 执行器力 J 弯曲或鸥翼接线端子 IP67 长寿命银触点 两种执行器长度：3.5mm 和 5.2mm 瞬间作用 最大功率 | 1 VA ---|--- 最大电压 | 32 V 直流 最大电流 | 50mA 绝缘电阻 | 100V： > 109Ω 介电强度 | （50Hz，1 分钟）：250V ### 触控 搜索库存
替代型号KSC641JLFS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： KSC641JLFS

品牌： C&K Components

封装： SMD/SMT

当前型号

KSC 系列轻触式开关KSC 系列轻触式开关设计用于表面安装应用，提供 J 或翼形接线端子。 潜在应用包括：汽车、手机、工业电子、网络基础设施、IT 和电梯。 它们具有 IP67 密封等级且具有单极，常开触点，带瞬间作用。寿命：100 万次循环 正向触感 提供 1.6N 和 3N 执行器力 J 弯曲或鸥翼接线端子 IP67 长寿命银触点 两种执行器长度：3.5mm 和 5.2mm 瞬间作用 最大功率 | 1 VA ---|--- 最大电压 | 32 V 直流 最大电流 | 50mA 绝缘电阻 | 100V： > 109Ω 介电强度 | （50Hz，1 分钟）：250V ### 触控

当前型号

型号： KSC341JLFS

品牌： C&K Components

封装： SMD/SMT

完全替代

KSC 系列轻触式开关KSC 系列轻触式开关设计用于表面安装应用，提供 J 或翼形接线端子。 潜在应用包括：汽车、手机、工业电子、网络基础设施、IT 和电梯。 它们具有 IP67 密封等级且具有单极，常开触点，带瞬间作用。寿命：100 万次循环 正向触感 提供 1.6N 和 3N 执行器力 J 弯曲或鸥翼接线端子 IP67 长寿命银触点 两种执行器长度：3.5mm 和 5.2mm 瞬间作用 最大功率 | 1 VA ---|--- 最大电压 | 32 V 直流 最大电流 | 50mA 绝缘电阻 | 100V： > 109Ω 介电强度 | （50Hz，1 分钟）：250V ### 触控

KSC641JLFS和KSC341JLFS的区别

型号： KSC221JLFS

品牌： C&K Components

封装： SMD

类似代替

KSC series touch keysRange of touch keys with normally open contacts for surface mounting. Momentary action, silver contact. Short actuator 3.5 mm for KSC2 models, long 5.2 mm for KSC4 models and vertical for the KSC441J model. Available in 2 activation strengths: 1.6 and 3 Newton. Applications: telephony, automobiles, computers. Technical specifications --- Max. breaking capacity: | 1 VA Max. input voltage switching: | 32 V dc Max. Current switching: | 50mA Contact resistance: | Operating temperature: | -40°C → +85°C ### 薄型 - 键盘开关

KSC641JLFS和KSC221JLFS的区别

型号： KSC321JLFS

品牌： C&K Components

封装： SMD/SMT

类似代替

C & K COMPONENTS  KSC321JLFS  轻触开关, 不发光, 1.6 N, 32 V, 50 mA, 焊接

KSC641JLFS和KSC321JLFS的区别
