ICL3222EIAZ
数据手册.pdf
Intersil
英特矽尔
电子元器件分类
ICL3222EIAZ中文资料参数规格
技术参数
电源电压DC 5.50 V, 5.50 V max
供电电流 1 mA
数据速率 250 kbps
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SSOP-20
外形尺寸
宽度 5.38 mm
封装 SSOP-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ICL3222EIAZ引脚图与封装图

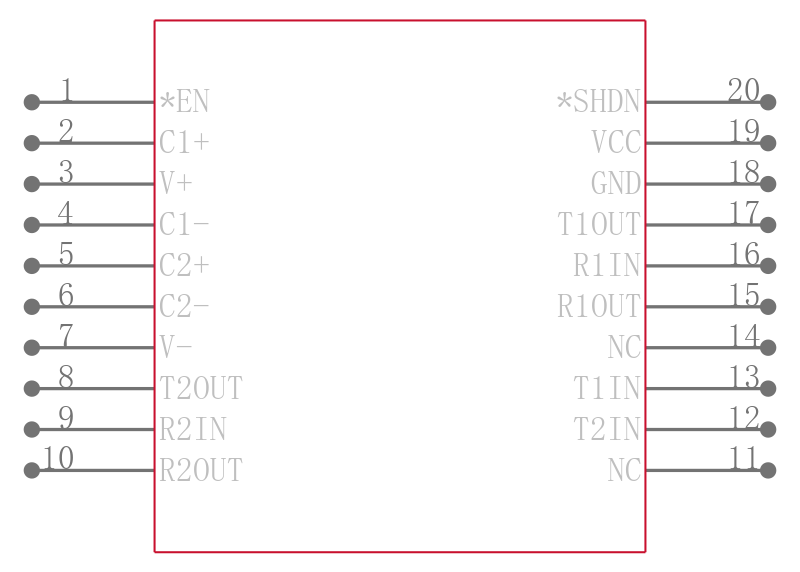

ICL3222EIAZ引脚图

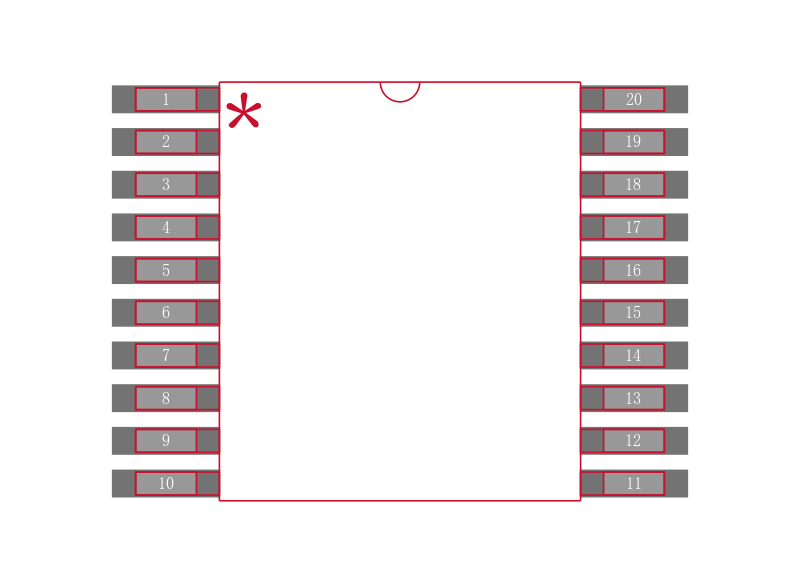

ICL3222EIAZ封装图

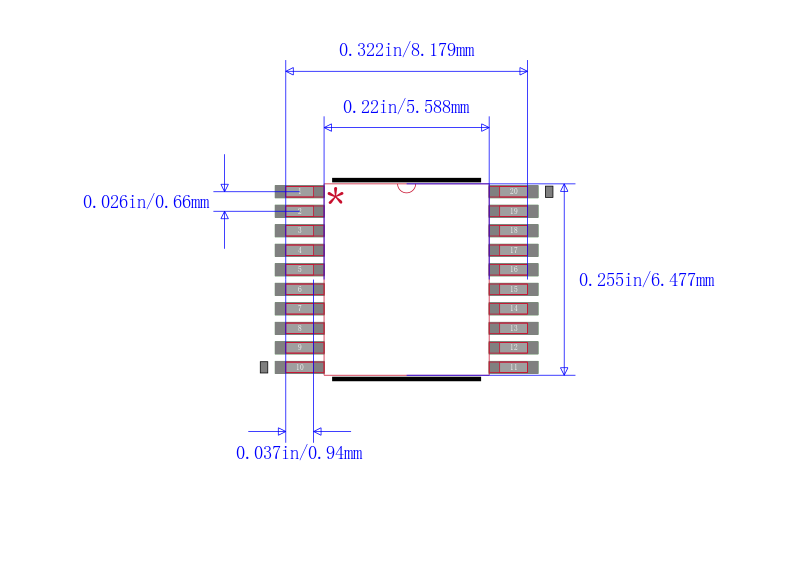

ICL3222EIAZ封装焊盘图
在线购买ICL3222EIAZ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ICL3222EIAZ | Intersil 英特矽尔 | \+ ， - 15kV ESD保护， + 3V至+ 5.5V ， 1Microamp ， 250kbps的， RS - 232发射器/接收器 +,-15kV ESD Protected, +3V to +5.5V, 1Microamp, 250kbps, RS-232 Transmitters/Receivers | 搜索库存 |
替代型号ICL3222EIAZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ICL3222EIAZ 品牌： Intersil 英特矽尔 封装： 20-SSOP 20Pin 5.5V 250kbps | 当前型号 | \+ ， - 15kV ESD保护， + 3V至+ 5.5V ， 1Microamp ， 250kbps的， RS - 232发射器/接收器 +,-15kV ESD Protected, +3V to +5.5V, 1Microamp, 250kbps, RS-232 Transmitters/Receivers | 当前型号 |
| 型号： ICL3222EIAZ-T 品牌： 英特矽尔 封装： SSOP-20 20Pin 5.5V 250kbps | 类似代替 | 2T/2R,RS-232收发器 | ICL3222EIAZ和ICL3222EIAZ-T的区别 |
| 型号： ICL3222EIA 品牌： 英特矽尔 封装： 20-SSOP 20Pin 5.5V 250kbps | 类似代替 | 【 15kV ESD保护， + 3V至+ 5.5V ， 1Microamp ， 250kbps的， RS - 232发射器/接收器 【15kV ESD Protected, +3V to +5.5V, 1Microamp, 250kbps, RS-232 Transmitters/Receivers | ICL3222EIAZ和ICL3222EIA的区别 |
| 型号： MAX3222IDBR 品牌： 德州仪器 封装： SSOP 20Pin 3.3V 250kbps | 功能相似 | TEXAS INSTRUMENTS MAX3222IDBR 收发器, RS232, 2驱动器, 3V-5.5电源, SSOP-20 | ICL3222EIAZ和MAX3222IDBR的区别 |
