IS2801-4

IS2801-4

数据手册.pdf
ISOCOM Components(安数光) 电子元器件分类

16-SSOP 单向光耦 Viso=3000Vrms VFtyp=1.2V IF=50mA Vo=80V CTR=50-600%

光隔离器 晶体管 输出 3000Vrms 4 通道 -


得捷:
OPTOISO 3KV 4CH TRANS


欧时:
Transistor Output SMD Quad Optocoupler


立创商城:
IS2801-4


艾睿:
Optocoupler DC-IN 4-CH Transistor DC-OUT 16-Pin T/R


富昌:
四通道 3750 Vrms 50% CTR 光耦合器 表面贴装


Verical:
Optocoupler DC-IN 4-CH Transistor DC-OUT 16-Pin T/R


Win Source:
OPTOISO 3KV 4CH TRANS / Optoisolator Transistor Output 3000Vrms 4 Channel


IS2801-4中文资料参数规格
技术参数

上升/下降时间 3µs, 4µs

通道数 4

正向电压 1.2 V

耗散功率 0.2 W

上升时间 18000 ns

隔离电压 3000 Vrms

正向电流 50 mA

输出电压Max 80 V

击穿电压 6 V

正向电压Max 1.4 V

正向电流Max 50 mA

下降时间 18000 ns

下降时间Max 18 µs

上升时间Max 18 µs

工作温度Max 110 ℃

工作温度Min -55 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 110℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

IS2801-4引脚图与封装图

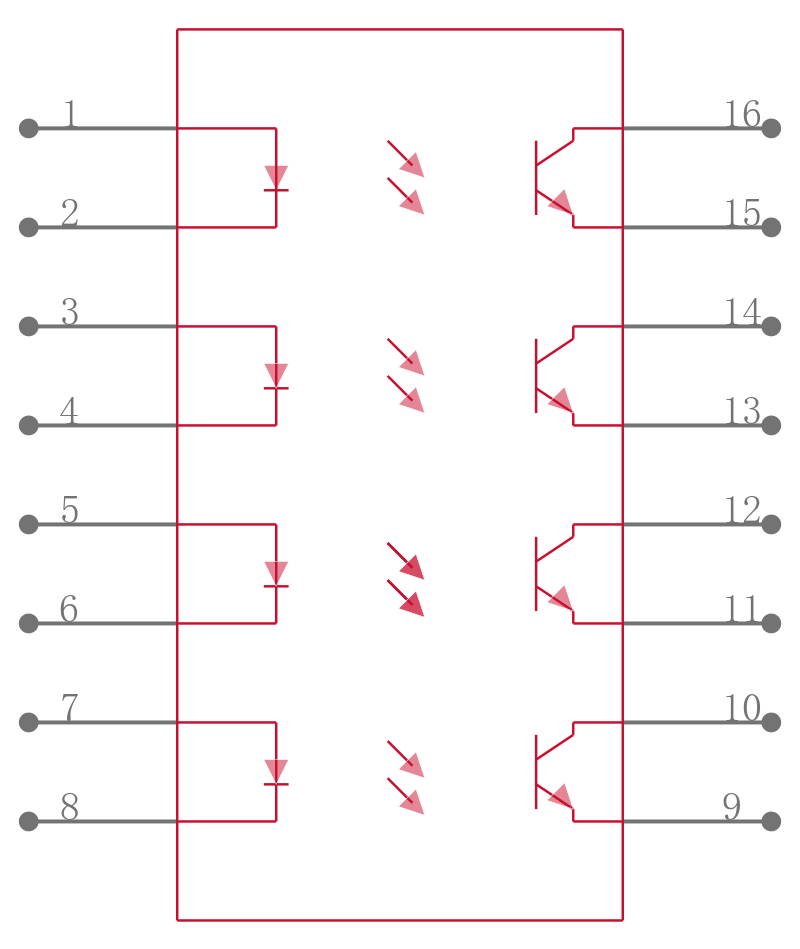

IS2801-4引脚图

IS2801-4引脚图

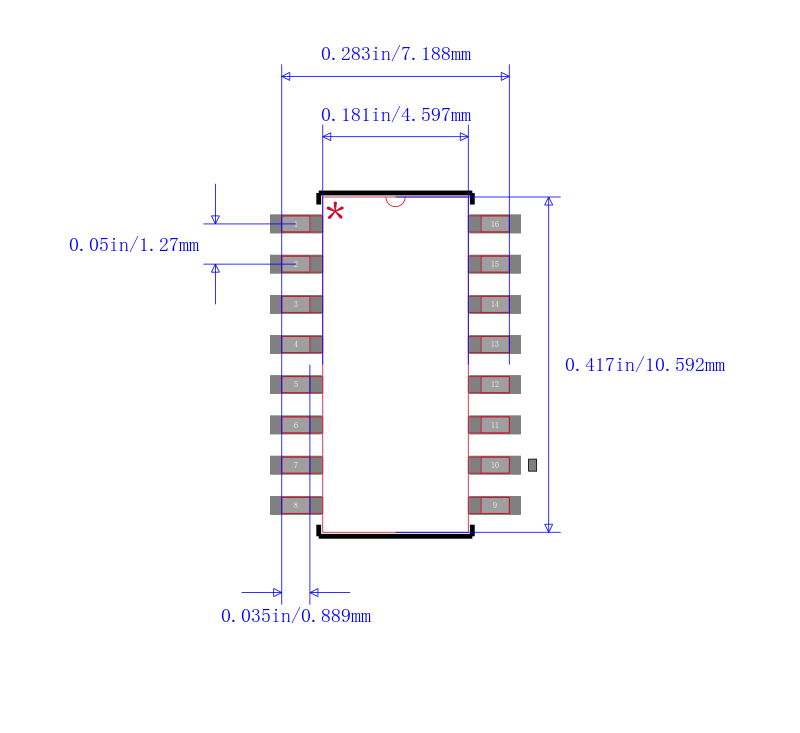

IS2801-4封装图

IS2801-4封装图

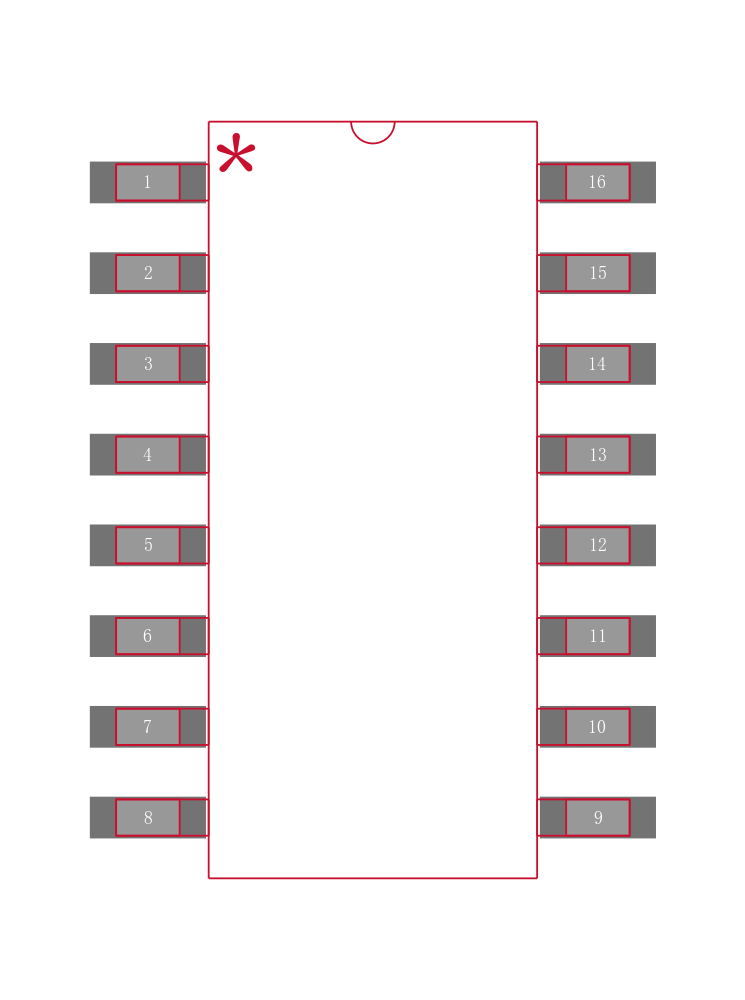

IS2801-4封装焊盘图

IS2801-4封装焊盘图
