FS35R12W1T4BOMA1

FS35R12W1T4BOMA1

数据手册.pdf
Infineon(英飞凌) 电子元器件分类

晶体管, IGBT阵列&模块, N沟道, 65 A, 1.85 V, 225 W, 1.2 kV, Module

IGBT 模块 沟槽型场截止 三相反相器 1200 V 65 A 225 W 底座安装 模块


得捷:
IGBT MOD 1200V 65A 225W


e络盟:
晶体管, IGBT阵列&模块, N沟道, 65 A, 1.85 V, 225 W, 1.2 kV, Module


艾睿:
Trans IGBT Module N-CH 1200V 65A 225000mW 18-Pin EASY1B-1 Tray


Win Source:
IGBT MOD 1200V 65A 225W / IGBT Module Trench Field Stop Three Phase Inverter 1200 V 65 A 225 W Chassis Mount Module


FS35R12W1T4BOMA1中文资料参数规格
技术参数

耗散功率 225 W

击穿电压集电极-发射极 1200 V

输入电容Cies 2nF @25V

额定功率Max 225 W

工作温度Max 150 ℃

工作温度Min -40 ℃

耗散功率Max 225000 mW

封装参数

引脚数 18

封装 AG-EASY1B-1

外形尺寸

封装 AG-EASY1B-1

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tray

制造应用 Drives, Air Conditioning System, Uninterruptible Power Supply UPS

符合标准

RoHS标准

含铅标准 无铅

海关信息

ECCN代码 EAR99

FS35R12W1T4BOMA1引脚图与封装图
FS35R12W1T4BOMA1引脚图

FS35R12W1T4BOMA1引脚图

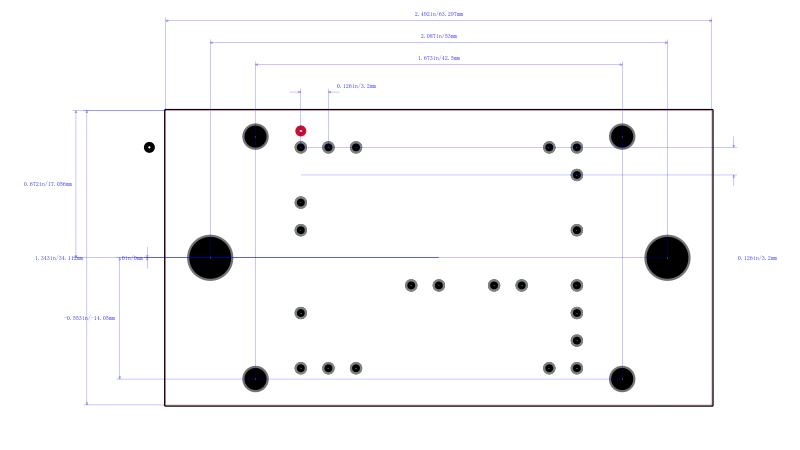

FS35R12W1T4BOMA1封装图

FS35R12W1T4BOMA1封装图

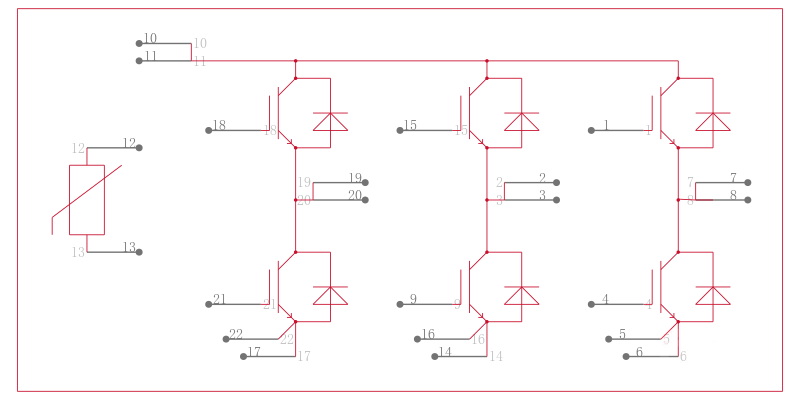

FS35R12W1T4BOMA1电路图

FS35R12W1T4BOMA1电路图

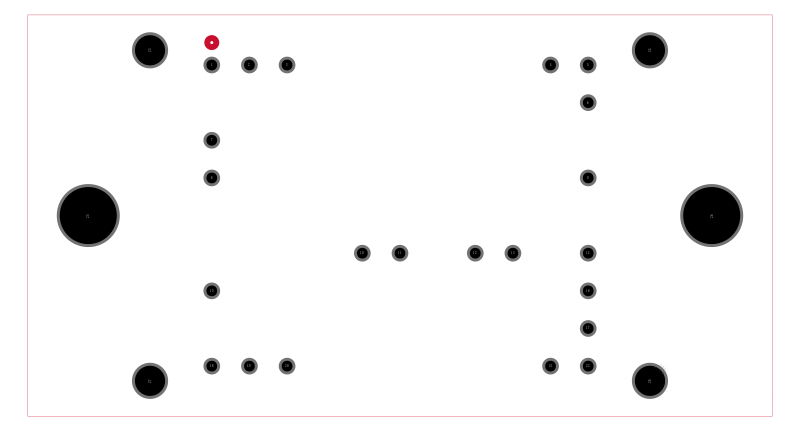

FS35R12W1T4BOMA1封装焊盘图

FS35R12W1T4BOMA1封装焊盘图
