EL5204IYZ
数据手册.pdf
Intersil
英特矽尔
电子元器件分类
EL5204IYZ中文资料参数规格
技术参数
供电电流 9.5 mA
电路数 2
通道数 2
共模抑制比 56 dB
转换速率 3.00 kV/μs
过温保护 No
输入补偿电压 3 mV
输入偏置电流 8 µA
工作温度Max 85 ℃
工作温度Min 40 ℃
3dB带宽 700 MHz
电源电压Max 13.2 V
电源电压Min 4 V
封装参数
安装方式 Surface Mount
引脚数 10
封装 MSOP-10
外形尺寸
长度 3 mm
宽度 3 mm
高度 0.86 mm
封装 MSOP-10
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
EL5204IYZ引脚图与封装图

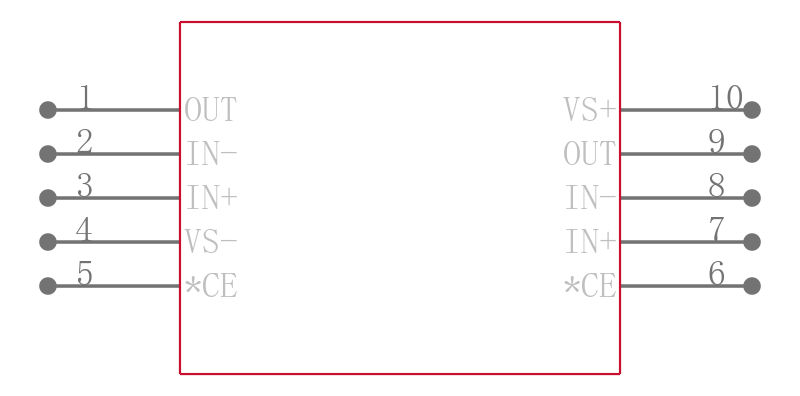

EL5204IYZ引脚图

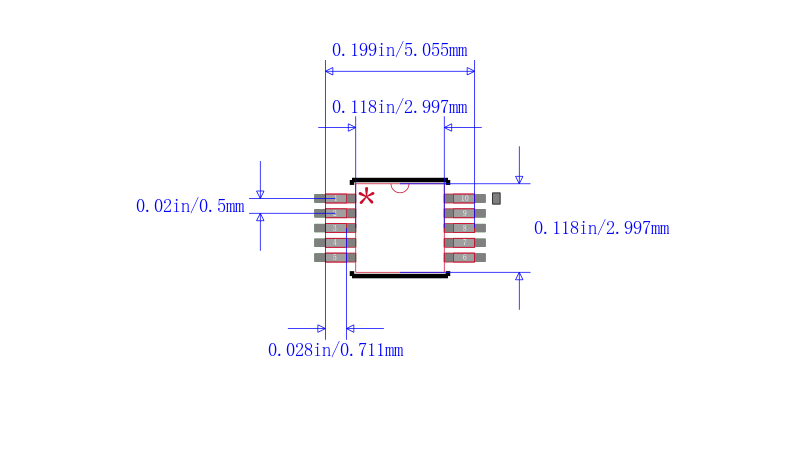

EL5204IYZ封装图

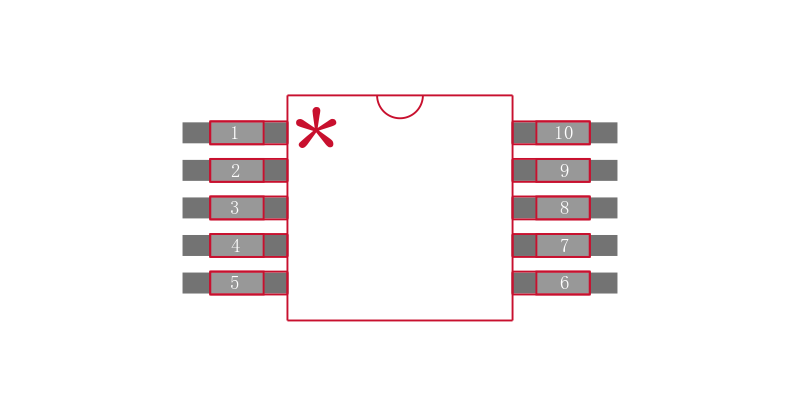

EL5204IYZ封装焊盘图
替代型号EL5204IYZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EL5204IYZ 品牌： Intersil 英特矽尔 封装： MSOP 10Pin 3kV/us | 当前型号 | 700MHz增强斜率电压反馈放大器 | 当前型号 |
| 型号： EL5204IY 品牌： 英特矽尔 封装： MSOP 10Pin 3kV/us 2Channel | 完全替代 | 700MHz增强斜率电压反馈放大器 | EL5204IYZ和EL5204IY的区别 |
