ERJ3EKF39R0V

ERJ3EKF39R0V

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERJ3EKF39R0V  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 39 ohm, 75 V, 0603 [1608公制], 100 mW, ± 1%

ERJ 3E系列器是一款车用级别厚膜片式电阻器. 电阻值范围10 ohm至2.2Mohm, E24与E96十进制值. ERJ系列电阻器具有金属釉厚膜电阻元件与三层电极, 高可靠性.

.
可选封装尺寸: EIA 01005, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512
.
小尺寸, 低重量电阻
.
符合车用级别AEC-Q200标准
.
最大额定功率: 1W
.
可选公差: ±0.5%与±1%
.
温度系数TCR为: ±50, ±100, ±200和±300ppm/°C
.
运行温度范围: -55°C至125°C与-55°C至155°C
.
符合IEC 60115-8, JIS C 5201-8, EIAJ RC-2134B标准
.
适合回流焊和流焊
ERJ3EKF39R0V中文资料参数规格
技术参数

额定电压DC 75.0 V

额定功率 100 mW

产品系列 ERJ3E

电阻 39 Ω

阻值偏差 ±1 %

额定电压 75 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 1608

封装 0603

外形尺寸

长度 1.6 mm

宽度 0.8 mm

封装公制 1608

封装 0603

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

最小包装 5000

制造应用 Power Management, 工业, Industrial, 便携式器材, 车用, Automotive, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ERJ3EKF39R0V引脚图与封装图
ERJ3EKF39R0V引脚图

ERJ3EKF39R0V引脚图

ERJ3EKF39R0V封装图

ERJ3EKF39R0V封装图

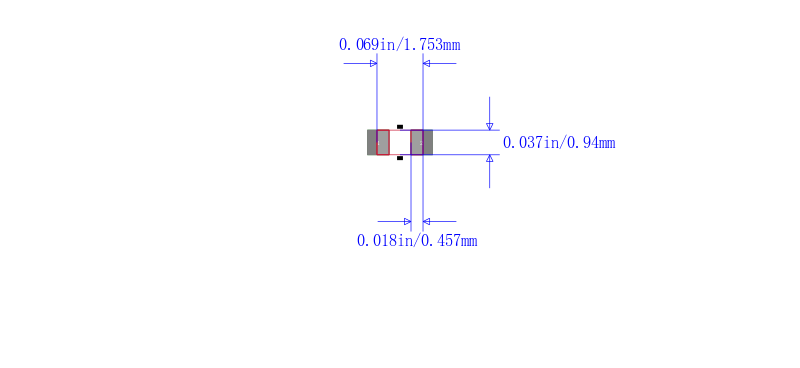

ERJ3EKF39R0V封装焊盘图

ERJ3EKF39R0V封装焊盘图

在线购买ERJ3EKF39R0V
型号 制造商 描述 购买
ERJ3EKF39R0V Panasonic 松下 PANASONIC ELECTRONIC COMPONENTS  ERJ3EKF39R0V  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 39 ohm, 75 V, 0603 [1608公制], 100 mW, ± 1% 搜索库存
替代型号ERJ3EKF39R0V
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ3EKF39R0V

品牌： Panasonic 松下

封装： 0603 39ohms 100mW 1per

当前型号

PANASONIC ELECTRONIC COMPONENTS  ERJ3EKF39R0V  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 39 ohm, 75 V, 0603 [1608公制], 100 mW, ± 1%

当前型号

型号： CRCW060339R0FKEA

品牌： 威世

封装： 0603 39ohms 100mW 1per

完全替代

VISHAY  CRCW060339R0FKEA.  片式电阻器, 表面贴装, 厚膜, AEC-Q200 CRCW系列, 39 ohm, 75 V, 0603 [1608公制], 100 mW, ± 1%

ERJ3EKF39R0V和CRCW060339R0FKEA的区别

型号： MCMR06X39R0FTL

品牌： Multicomp

封装： 0603 39Ω 100mW ±1%

类似代替

MULTICOMP  MCMR06X39R0FTL  片式电阻器, 表面贴装, 陶瓷, MCMR系列, 39 ohm, 75 V, 0603 [1608公制], 100 mW, ± 1%

ERJ3EKF39R0V和MCMR06X39R0FTL的区别

型号： ERJS03F39R0V

品牌： 松下

封装：

类似代替

0603 39Ω ±1% ±100ppm/℃

ERJ3EKF39R0V和ERJS03F39R0V的区别
