DF11GZ-24DP-2V20中文资料参数规格
技术参数
触点数 24
极性 Male
触点电镀 Tin
额定电流 2 A
绝缘电阻 1000MΩ @500VDC
排数 2
针脚数 24
接触电阻 <30mΩ @100mA
额定电压 250 V
封装参数
安装方式 Surface Mount
引脚间距 2.00 mm
外形尺寸
长度 31.5 mm
宽度 6.2 mm
高度 7.2 mm
引脚间距 2.00 mm
物理参数
外壳颜色 Beige
颜色 Beige
触点材质 Brass
材质 Polyamide PA
工作温度 -30℃ ~ 85℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
DF11GZ-24DP-2V20引脚图与封装图

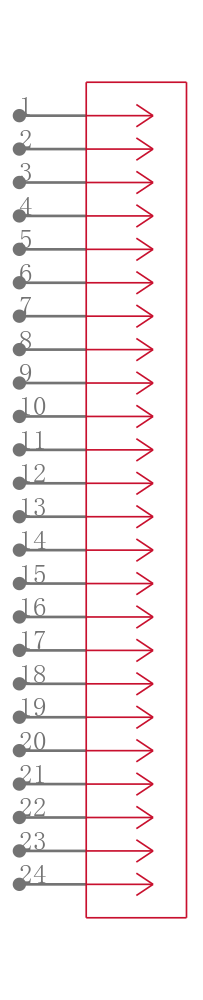

DF11GZ-24DP-2V20引脚图
DF11GZ-24DP-2V20封装图

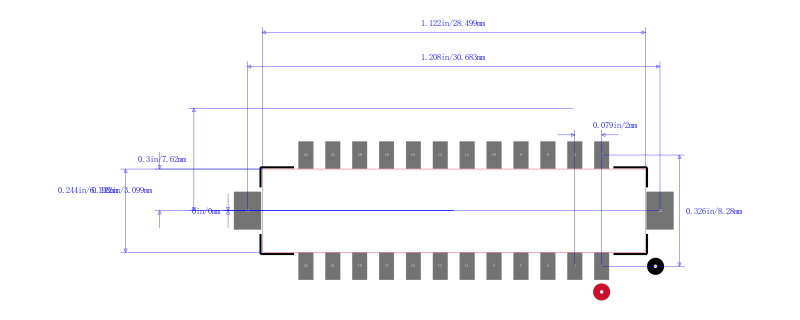

DF11GZ-24DP-2V20封装焊盘图
