C1608X5R1A685K080AC
数据手册.pdfTDK(东电化)
被动器件
C1608X5R1A685K080AC中文资料参数规格
技术参数
额定电压DC 10 V
绝缘电阻 10 GΩ
电容 6.8 µF
容差 ±10 %
电介质特性 X5R
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压 10 V
封装参数
安装方式 Surface Mount
封装公制 1608
封装 0603
外形尺寸
长度 1.6 mm
宽度 0.8 mm
高度 0.8 mm
封装公制 1608
封装 0603
厚度 0.8 mm
物理参数
材质 X5R/-55℃~+85℃
介质材料 Ceramic Multilayer
工作温度 -55℃ ~ 85℃
温度系数 ±15 %
其他
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 4000
制造应用 通用, Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
C1608X5R1A685K080AC引脚图与封装图

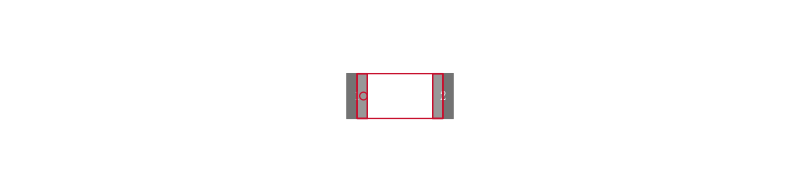

C1608X5R1A685K080AC引脚图

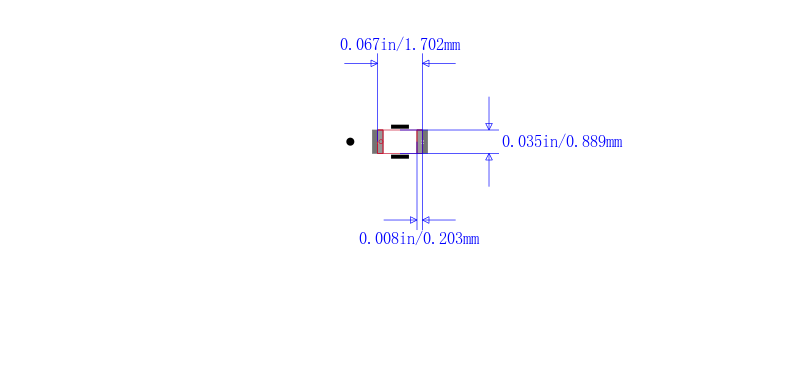

C1608X5R1A685K080AC封装图
C1608X5R1A685K080AC封装焊盘图
在线购买C1608X5R1A685K080AC
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C1608X5R1A685K080AC | TDK 东电化 | TDK C1608X5R1A685K080AC 多层陶瓷电容器, 表面贴装, C系列, 6.8 µF, ± 10%, X5R, 10 V, 0603 [1608 公制] | 搜索库存 |
替代型号C1608X5R1A685K080AC
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C1608X5R1A685K080AC 品牌： TDK 东电化 封装： 1608 6.8uF 10V 10per | 当前型号 | TDK C1608X5R1A685K080AC 多层陶瓷电容器, 表面贴装, C系列, 6.8 µF, ± 10%, X5R, 10 V, 0603 [1608 公制] | 当前型号 |
| 型号： C1608X5R1E685K080AC 品牌： 东电化 封装： 1608 6.8uF 10per 25V X5R | 功能相似 | 0603 6.8uF ±10% 25V X5R | C1608X5R1A685K080AC和C1608X5R1E685K080AC的区别 |
| 型号： C1608X5R0J685K080AB 品牌： 东电化 封装： 1608 6.8uF 6.3V 10per | 功能相似 | 0603 6.8 uF 6.3 V ±10 % 容差 X5R 表面贴装 多层陶瓷电容 | C1608X5R1A685K080AC和C1608X5R0J685K080AB的区别 |
| 型号： C1608X5R1A685M080AC 品牌： 东电化 封装： 1608 6.8uF 20per 10V X5R | 功能相似 | 0603 10 V 6.8 uF X5R ±20% 容差 多层陶瓷电容 | C1608X5R1A685K080AC和C1608X5R1A685M080AC的区别 |
