AP1117YL-13

Diodes(美台) 主动器件

IC REG LDO 1A ADJ SOT89-3

PMIC - 稳压器 - 线性正可调式 1 输出 1A SOT-89-3

得捷:
IC REG LDO 1.0A ADJ SOT89-3

艾睿:
LDO Regulator Pos 1.25V to 5V 1A 4-Pin3+Tab SOT-89 T/R

Win Source:
Linear Voltage Regulator IC Positive Adjustable 1 Output 1.25 V ~ 5 V 1A SOT-89-3

AP1117YL-13中文资料参数规格

技术参数

输入电压DC 18.0V max

输出电压 1.25V ~ 5V

输出电流 1 A

跌落电压 1.3V @1A

输入电压Max 18 V

输出电压Max 5 V

输出电压Min 1.25 V

输入电压 6.4V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-89-3

外形尺寸

封装 SOT-89-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

AP1117YL-13引脚图与封装图

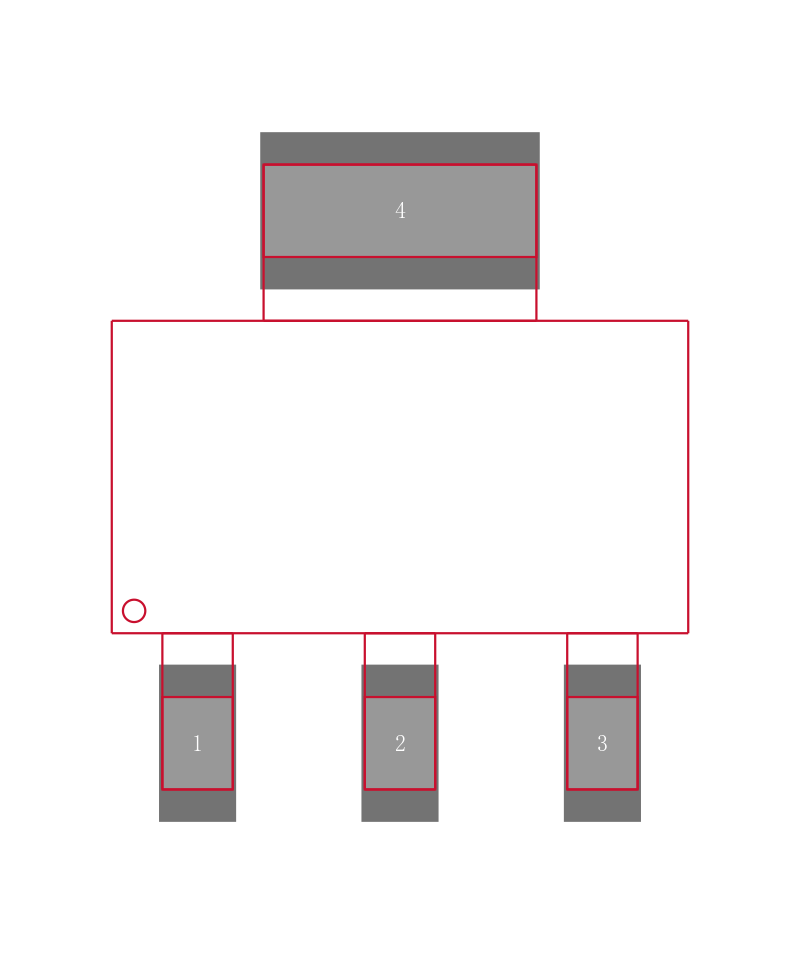

AP1117YL-13引脚图

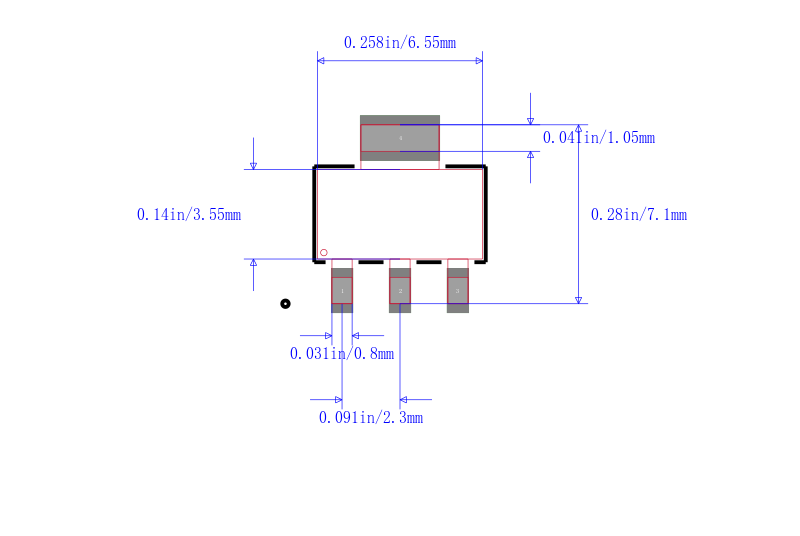

AP1117YL-13封装图

AP1117YL-13封装焊盘图
