ADE7758ARWZ

ADE7758ARWZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADE7758ARWZ..  芯片, 多功能能量表, 多相, SOIC24

能量/功率测量，Analog Devices

### 能量/功率测量 - Analog Devices


得捷:
IC ENERGY METERING 3PHASE 24SOIC


立创商城:
ADE7758ARWZ


欧时:
能量/功率测量，Analog Devices### 能量/功率测量 - Analog Devices


贸泽:
数据采集ADC/DAC – 专业 3 Phase Energy Mtr IC w/per phase


e络盟:
多相多功能能量计量芯片, 4.75 V至5.25 V, WSOIC-24


艾睿:
Energy Measurement 24-Pin SOIC W Tube


安富利:
Energy Measurement 24-Pin SOIC W


Chip1Stop:
Energy Measurement 24-Pin SOIC W Tube


TME:
Integrated circuit: electric energy meter; SO24; 4.75÷5.25VDC


Verical:
Energy Measurement 24-Pin SOIC W Tube


Newark:
# ANALOG DEVICES  ADE7758ARWZ  IC, ENERGY METERING, 3PHASE, 24SOIC


罗切斯特:
ADE7758 - Poly Phase Multi-Function Energy Metering IC With Per Phase Information


Win Source:
IC ENERGY METERING 3PHASE 24SOIC


DeviceMart:
IC ENERGY METERING 3PHASE 24SOIC


ADE7758ARWZ中文资料参数规格
技术参数

电源电压DC 4.75V min

供电电流 8 mA

针脚数 24

耗散功率 70 mW

功耗 70 mW

输入阻抗 380 kΩ

模数转换数ADC 6

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.6 mm

宽度 7.6 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Test & Measurement, 测试与测量

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

ADE7758ARWZ引脚图与封装图

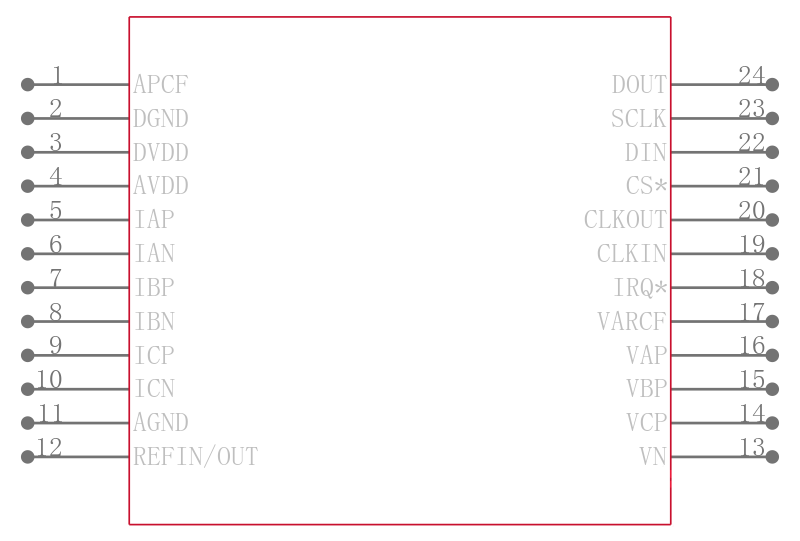

ADE7758ARWZ引脚图

ADE7758ARWZ引脚图

ADE7758ARWZ封装图

ADE7758ARWZ封装图

ADE7758ARWZ电路图

ADE7758ARWZ电路图

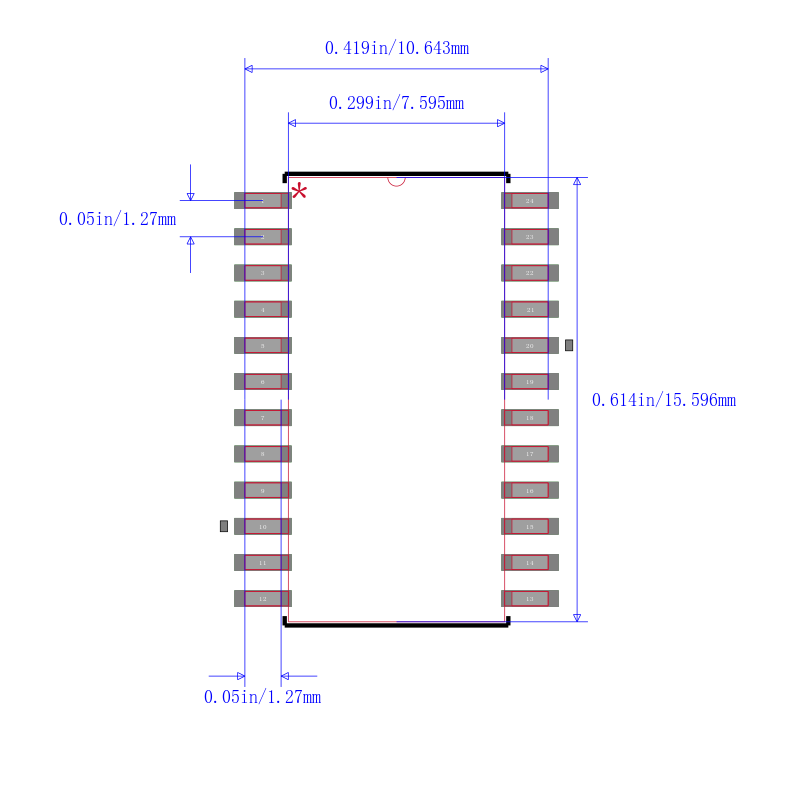

ADE7758ARWZ封装焊盘图

ADE7758ARWZ封装焊盘图

在线购买ADE7758ARWZ
型号 制造商 描述 购买
ADE7758ARWZ ADI 亚德诺 ANALOG DEVICES  ADE7758ARWZ..  芯片, 多功能能量表, 多相, SOIC24 搜索库存
替代型号ADE7758ARWZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADE7758ARWZ

品牌： ADI 亚德诺

封装： SOIC 24Pin 4.75V

当前型号

ANALOG DEVICES  ADE7758ARWZ..  芯片, 多功能能量表, 多相, SOIC24

当前型号

型号： ADE7758ARWZRL

品牌： 亚德诺

封装：

完全替代

多相多功能电能计量IC每相信息 Poly Phase Multifunction Energy Metering IC with Per Phase Information

ADE7758ARWZ和ADE7758ARWZRL的区别

型号： ADE7758ARWRL

品牌： 亚德诺

封装：

完全替代

多相多功能电能计量IC每相信息 Poly Phase Multifunction Energy Metering IC with Per Phase Information

ADE7758ARWZ和ADE7758ARWRL的区别

型号： ADE7758ARW

品牌： 亚德诺

封装：

功能相似

多相多功能电能计量IC每相信息 Poly Phase Multifunction Energy Metering IC with Per Phase Information

ADE7758ARWZ和ADE7758ARW的区别
