AD627BR

AD627BR

数据手册.pdf
ADI(亚德诺) 电子元器件分类

微功耗，单电源和双电源，轨到轨仪表放大器 Micropower, Single and Dual Supply Rail-to-Rail Instrumentation Amplifier

This instrumentation amplifier differential amplifier from Analog Devices uses a combination of two amplifiers to amplify audio signals. Its maximum power dissipation is 800 mW. It has a rail to rail output. Its typical dual supply voltage is ±15 V, with a minimum of ±1.1 V and maximum of ±18 V. This part has a minimum operating temperature of -40 °C and a maximum of 85 °C. This device uses one or two power supplies. It has a single channel per chip.

AD627BR中文资料参数规格
技术参数

供电电流 60 µA

电路数 1

通道数 1

耗散功率 0.8 W

共模抑制比 83 dB

带宽 30 kHz

转换速率 50.0 mV/μs

输入补偿电压 25 µV

输入偏置电流 2 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 80 kHz

耗散功率Max 800 mW

共模抑制比Min 83 dB

电源电压Max 30V ~ 50V

电源电压Min 2.2 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 End of Life

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

香港进出口证 NLR

AD627BR引脚图与封装图

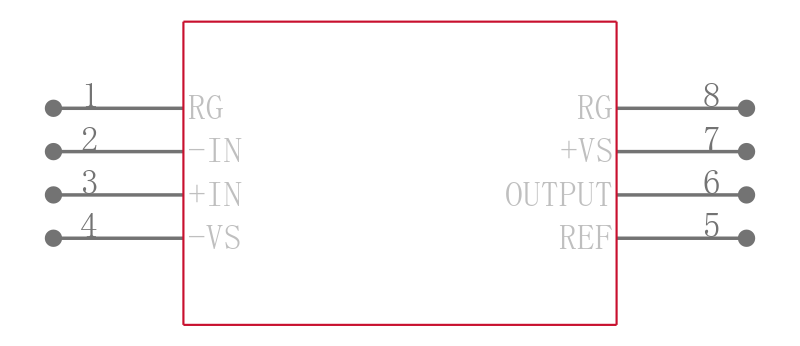

AD627BR引脚图

AD627BR引脚图

AD627BR封装图

AD627BR封装图

AD627BR封装焊盘图

AD627BR封装焊盘图
