ADUM6403ARIZ

ADUM6403ARIZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADUM6403ARIZ  数字隔离器, 4通道, 55 ns, 3 V, 5.5 V, WSOIC, 16 引脚

通用 数字隔离器 5000Vrms 4 通道 1Mbps 25kV/µs CMTI 16-SOIC（0.295"，7.50mm 宽）


得捷:
DGTL ISO 5000VRMS 4CH GP 16SOIC


立创商城:
ADUM6403ARIZ


贸泽:
Digital Isolators Quad-CH w/ Intg DC/DC Converter


e络盟:
数字隔离器, 4通道, 55 ns, 3 V, 5.5 V, WSOIC, 16 引脚


艾睿:
Digital Isolator CMOS 4-CH 1Mbps 16-Pin SOIC W Tube


安富利:
Digital Isolator 16-Pin SOIC Tube


Verical:
Digital Isolator CMOS 4-CH 1Mbps 16-Pin SOIC W Tube


ADUM6403ARIZ中文资料参数规格
技术参数

上升/下降时间 2.5 ns

输出电流 100 mA

通道数 4

针脚数 16

耗散功率 400 mW

隔离电压 5000 Vrms

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

耗散功率Max 400 mW

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Healthcare, Medical Isolation and Patient Safety, ECG Patient Monitoring, EEG Measurement, Clinical Monitoring

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

ADUM6403ARIZ引脚图与封装图

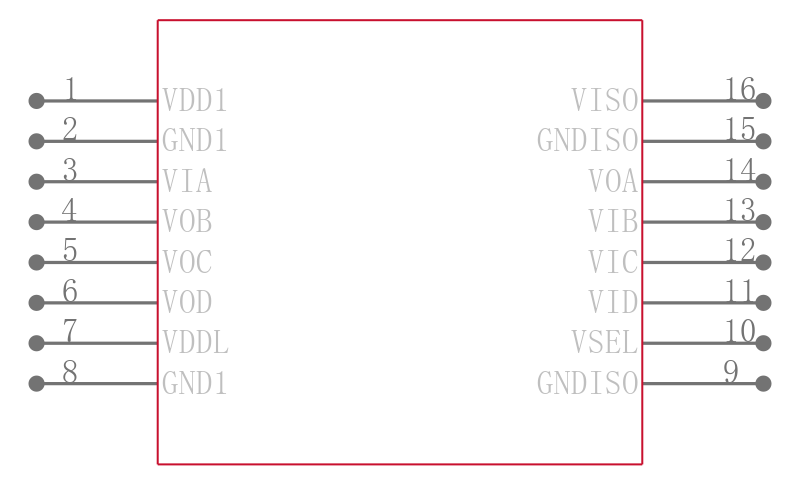

ADUM6403ARIZ引脚图

ADUM6403ARIZ引脚图

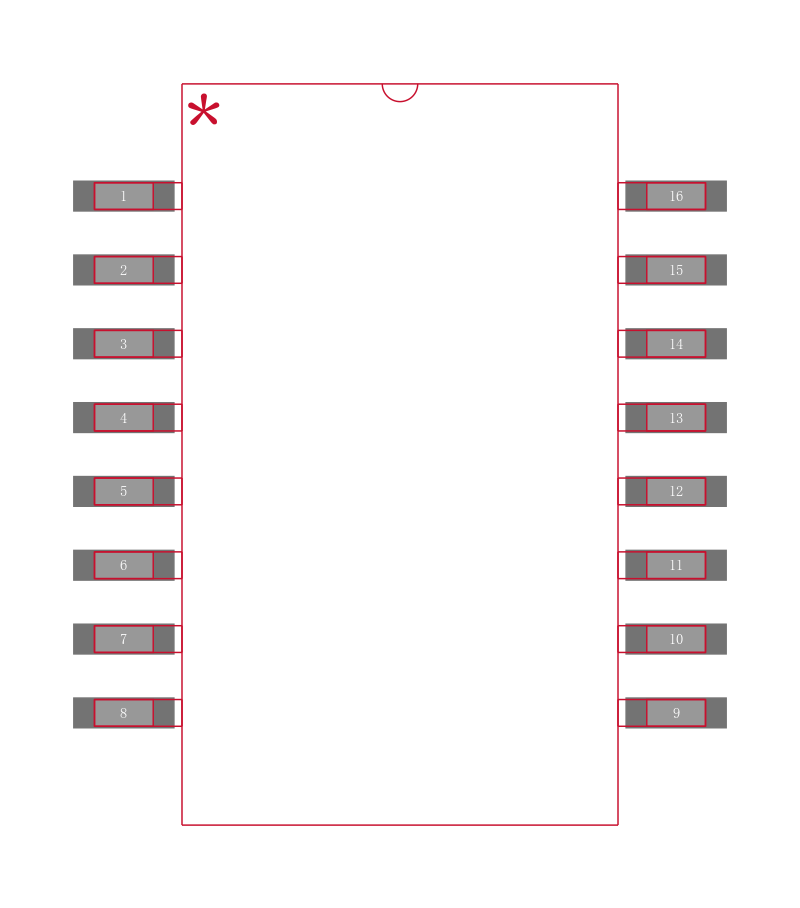

ADUM6403ARIZ封装图

ADUM6403ARIZ封装图

ADUM6403ARIZ电路图

ADUM6403ARIZ电路图

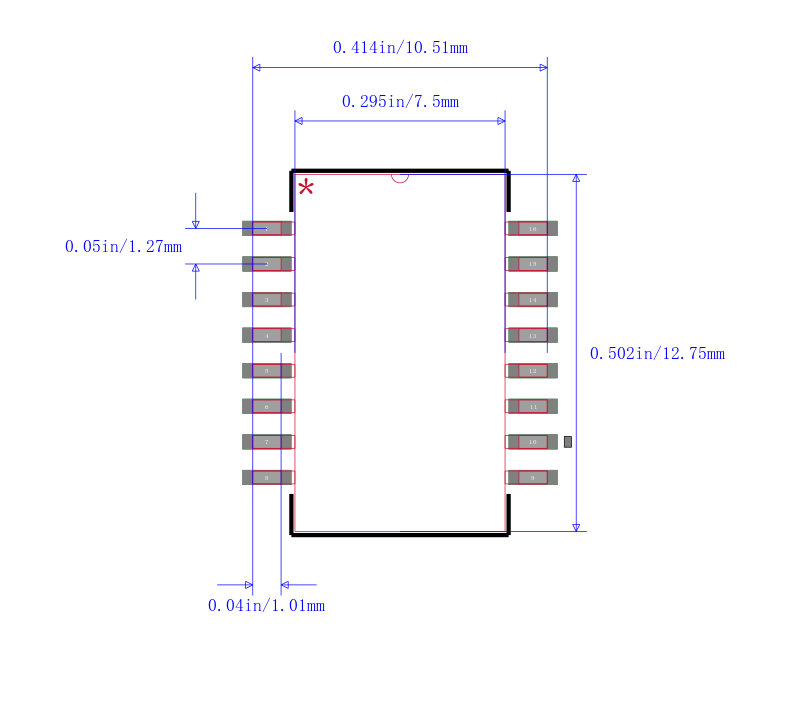

ADUM6403ARIZ封装焊盘图

ADUM6403ARIZ封装焊盘图

在线购买ADUM6403ARIZ
型号 制造商 描述 购买
ADUM6403ARIZ ADI 亚德诺 ANALOG DEVICES  ADUM6403ARIZ  数字隔离器, 4通道, 55 ns, 3 V, 5.5 V, WSOIC, 16 引脚 搜索库存
替代型号ADUM6403ARIZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADUM6403ARIZ

品牌： ADI 亚德诺

封装： SOIC 16Pin

当前型号

ANALOG DEVICES  ADUM6403ARIZ  数字隔离器, 4通道, 55 ns, 3 V, 5.5 V, WSOIC, 16 引脚

当前型号

型号： ADUM6403ARIZ-RL

品牌： 亚德诺

封装： SOIC 16Pin

完全替代

Digital Isolator 4CH 1Mbps 16Pin SOIC W T/R

ADUM6403ARIZ和ADUM6403ARIZ-RL的区别
