ADM3307EARUZ

ADM3307EARUZ

数据手册.pdf
ADI(亚德诺) 电子元器件分类

RS-232 线路驱动器和接收器，Analog Devices### RS-232 线路驱动器和接收器

RS-232 线路驱动器和接收器，Analog Devices

### RS-232 线路驱动器和接收器


得捷:
IC TRANSCEIVER FULL 5/3 28TSSOP


立创商城:
收发器 920Kbps


欧时:
Analog Devices ADM3307EARUZ 1MBps 线路收发器, RS-232接口, 5-TX 3-RX, 3.3 V单电源, 28引脚 TSSOP封装


e络盟:
收发器, RS232, 5驱动器, 2.7V-3.6电源, TSSOP-28


艾睿:
Quint Transmitter Triple Receiver RS-232 28-Pin TSSOP Tube


安富利:
Quint Transmitter Triple Receiver RS-232 28-Pin TSSOP Tube


Verical:
Quint Transmitter Triple Receiver RS-232 28-Pin TSSOP Tube


Newark:
# ANALOG DEVICES  ADM3307EARUZ  Transceiver RS232, 5 Drivers, 2.7V-3.6V supply, TSSOP-28


罗切斯特:
Line Transceiver, 3 Func, 5 Driver, 3 Rcvr, CMOS, PDSO28


DeviceMart:
IC TXRX RS-232 5:3 2.7V 28TSSOP


Win Source:
IC TXRX RS-232 5:3 2.7V 28TSSOP


ADM3307EARUZ中文资料参数规格
技术参数

电源电压DC 2.70V min

供电电流 4.5 mA

针脚数 28

数据速率 920 kbps

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 TSSOP-28

外形尺寸

长度 9.7 mm

宽度 4.4 mm

高度 1.05 mm

封装 TSSOP-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

ADM3307EARUZ引脚图与封装图
ADM3307EARUZ引脚图

ADM3307EARUZ引脚图

ADM3307EARUZ封装图

ADM3307EARUZ封装图

ADM3307EARUZ电路图

ADM3307EARUZ电路图

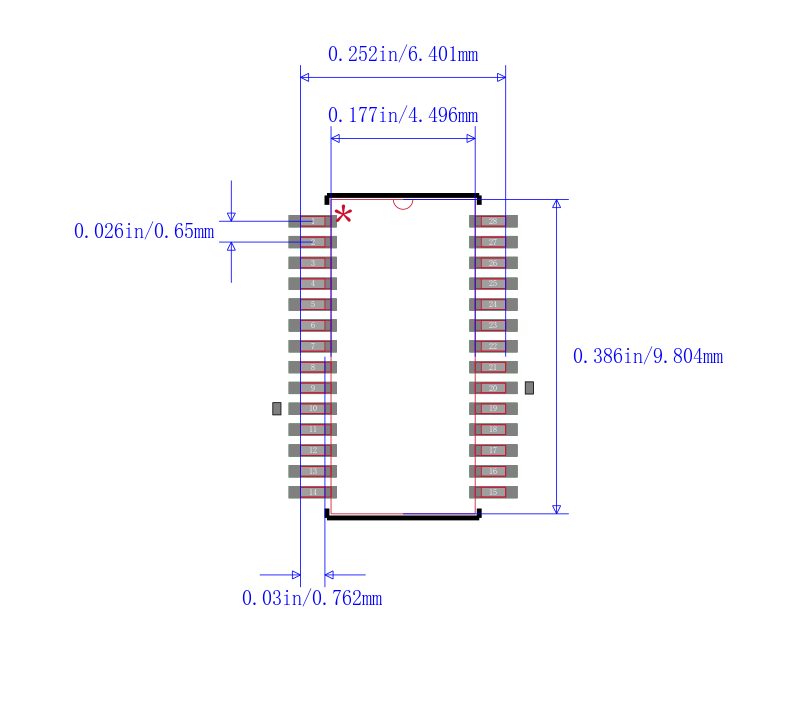

ADM3307EARUZ封装焊盘图

ADM3307EARUZ封装焊盘图

在线购买ADM3307EARUZ
型号 制造商 描述 购买
ADM3307EARUZ ADI 亚德诺 RS-232 线路驱动器和接收器，Analog Devices ### RS-232 线路驱动器和接收器 搜索库存
替代型号ADM3307EARUZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADM3307EARUZ

品牌： ADI 亚德诺

封装： TSSOP 28Pin 2.7V 920kbps

当前型号

RS-232 线路驱动器和接收器，Analog Devices### RS-232 线路驱动器和接收器

当前型号

型号： ADM3307EARU-REEL7

品牌： 亚德诺

封装： TSSOP 28Pin 3.6V 920kbps

类似代替

15千伏ESD保护， 2.7 V至3.6 V串行端口收发器与绿色Idle⑩ 15 kV ESD Protected, 2.7 V to 3.6 V Serial Port Transceivers with Green Idle⑩

ADM3307EARUZ和ADM3307EARU-REEL7的区别

型号： ADM3307EARU

品牌： 亚德诺

封装： TSSOP 28Pin 3.6V 920kbps

类似代替

15千伏ESD保护， 2.7 V至3.6 V串行端口收发器与绿色Idle⑩ 15 kV ESD Protected, 2.7 V to 3.6 V Serial Port Transceivers with Green Idle⑩

ADM3307EARUZ和ADM3307EARU的区别

型号： ADM3307EARUZ-REEL7

品牌： 亚德诺

封装： TSSOP 28Pin 3.6V 920kbps

类似代替

15千伏ESD保护， 2.7 V至3.6 V串行端口收发器与绿色Idleâ ?? ¢ 15 kV ESD Protected, 2.7 V to 3.6 V Serial Port Transceivers with Green Idle™

ADM3307EARUZ和ADM3307EARUZ-REEL7的区别
