ALE14F09

Panasonic(松下) 继电器、I/O模块

1A 16A功率继电器，用于微波烤箱微波炉冰箱 1a 16A power relay for micro wave oven Microwave ovens Refrigerators

通用继电器 SPST-NO（1 Form A） 9VDC 线圈通孔

得捷:
RELAY GEN PURPOSE SPST 16A 9V

Chip1Stop:
Electromechanical Relay SPST-NO 16A 9VDC 203Ohm Top Mount

Electro Sonic:
Power Relay 9VDC 16A SPST-NO28.6x12.4x33.4mm Top Mount

ALE14F09中文资料参数规格

技术参数

触点类型 SPST-NO

线圈电压 9 VDC

线圈电流 44.4 mA

线圈电阻 203 Ω

线圈电压DC 9 V

封装参数

安装方式 Through Hole

外形尺寸

长度 28.6 mm

宽度 12.4 mm

高度 33.4 mm

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ALE14F09引脚图与封装图

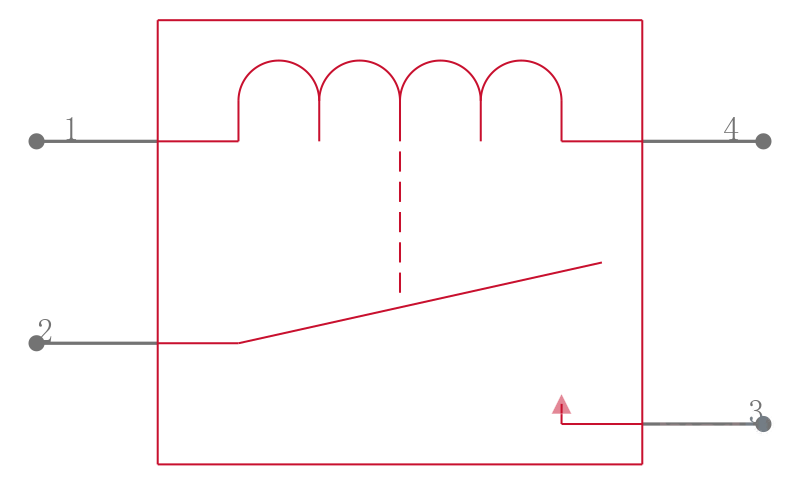

ALE14F09引脚图

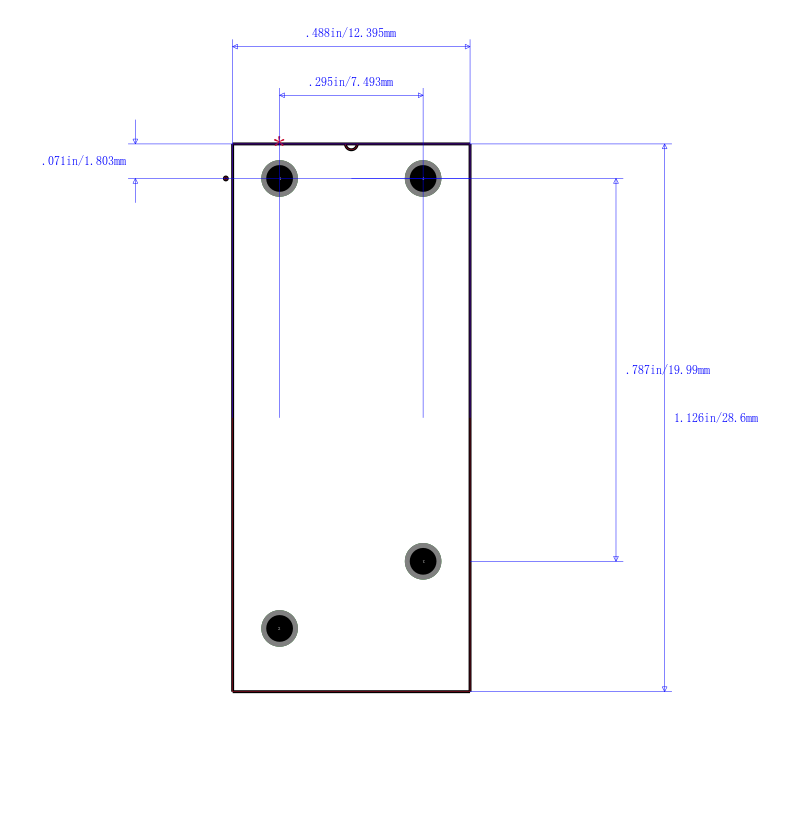

ALE14F09封装图

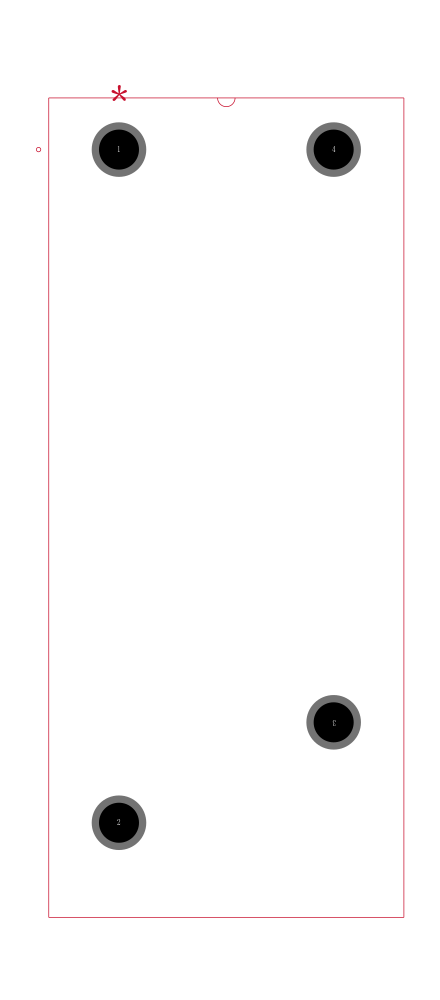

ALE14F09封装焊盘图
