ALZ51B12W
数据手册.pdfPanasonic(松下)
继电器、I/O模块
ALZ51B12W中文资料参数规格
技术参数
触点额定电流 16 A
线圈电压 12 VDC
线圈电流 33.3 mA
线圈电阻 360 Ω
线圈电压DC 12 V
线圈功率 400 mW
开关电流Max 16 A
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
封装 DIP
外形尺寸
高度 15.7 mm
封装 DIP
物理参数
触点材质 Silver Tin Oxide
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8536490075
ALZ51B12W引脚图与封装图
ALZ51B12W引脚图

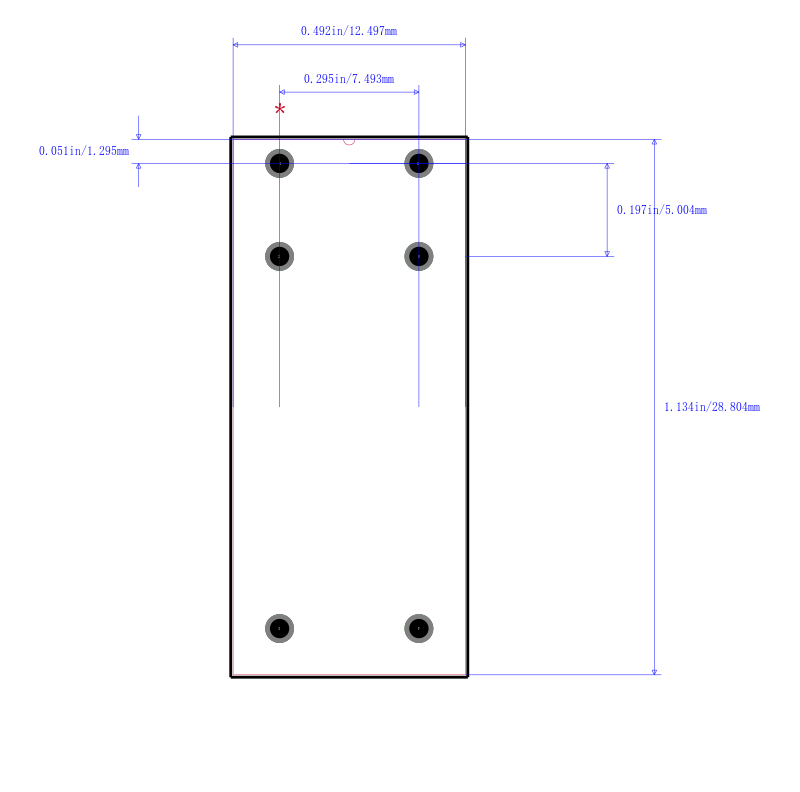

ALZ51B12W封装图

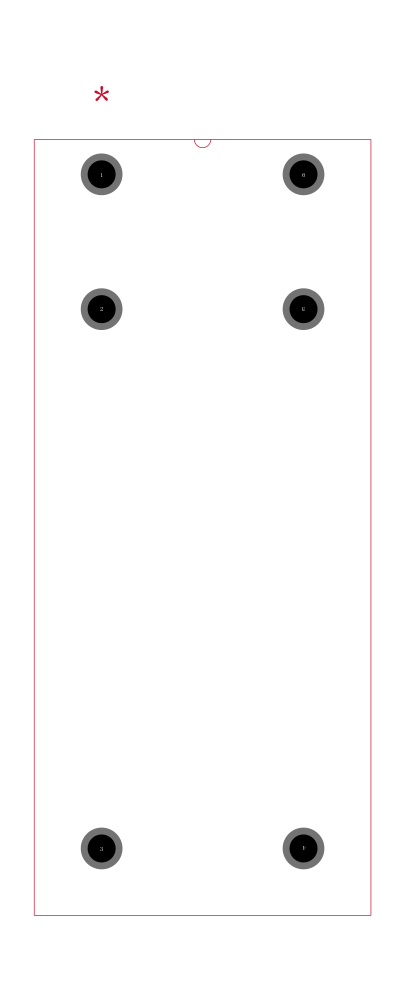

ALZ51B12W封装焊盘图
替代型号ALZ51B12W
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ALZ51B12W 品牌： Panasonic 松下 封装： | 当前型号 | 12V,15.7mm,1A型16A功率继电器 | 当前型号 |
| 型号： ALZ51B12 品牌： 松下 封装： 12V 33.3mA | 完全替代 | ALZ 系列 16 A 单刀单掷 12 VDC 通孔 无极性 薄型 功率继电器 | ALZ51B12W和ALZ51B12的区别 |
| 型号： ALZ21B12W 品牌： 松下 封装： 360Ω 33.3mA | 完全替代 | 通用继电器 1 Form A 16A 12V Sealed Class B Coil | ALZ51B12W和ALZ21B12W的区别 |
