AGQ200S06Z
数据手册.pdfPanasonic(松下)
继电器、I/O模块
AGQ200S06Z中文资料参数规格
技术参数
功耗 140 mW
触点额定电流 1 A
线圈电压 6 VDC
线圈电流 23.3 mA
线圈电阻 257 Ω
额定电流Max 2 A
线圈电压DC 6 V
开关电流Max 2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
封装 DIP
外形尺寸
高度 5.4 mm
封装 DIP
物理参数
触点材质 Silver Palladium
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
AGQ200S06Z引脚图与封装图
AGQ200S06Z引脚图

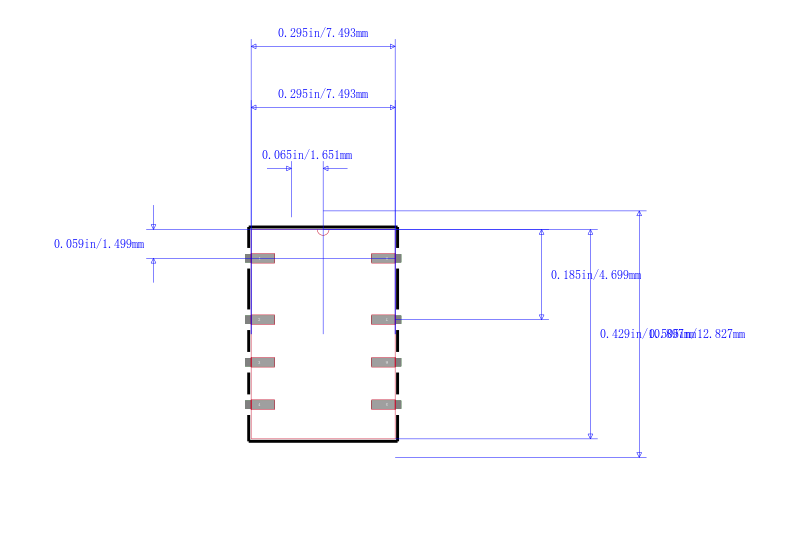

AGQ200S06Z封装图
AGQ200S06Z封装焊盘图
