AD604ANZ

AD604ANZ

数据手册.pdf
ADI(亚德诺) 电子元器件分类

VGA，Analog Devices### 可变增益放大器 VGA可变增益放大器或电压控制放大器是电子差分放大器，其增益取决于控制电压。 应用包括音频电平压缩、合成器和振幅调制。

可变增益放大器 VGA，Analog Devices

### 可变增益放大器 VGA

可变增益放大器或电压控制放大器是电子差分放大器，其增益取决于控制电压。 应用包括音频电平压缩、合成器和振幅调制。


得捷:
IC VARIABLE GAIN 2 CIRCUIT 24DIP


欧时:
可变增益放大器 VGA，Analog Devices### 可变增益放大器 VGA可变增益放大器或电压控制放大器是电子差分放大器，其增益取决于控制电压。 应用包括音频电平压缩、合成器和振幅调制。


艾睿:
SP Amp Variable Gain Amp Dual 24-Pin PDIP N Tube


Chip1Stop:
SP Amp Variable Gain Amp Dual 24-Pin PDIP N Tube


Verical:
SP Amp Variable Gain Amp Dual 24-Pin PDIP N Tube


罗切斯特:
SP Amp Variable Gain Amp Dual 24-Pin PDIP N Tube


AD604ANZ中文资料参数规格
技术参数

供电电流 32 mA

电路数 2

通道数 2

耗散功率 2.2 W

共模抑制比 20 dB

转换速率 170 V/μs

输入偏置电流 400 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 40 MHz

增益带宽 20 dB

耗散功率Max 2200 mW

共模抑制比Min 20 dB

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

长度 31.75 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

AD604ANZ引脚图与封装图

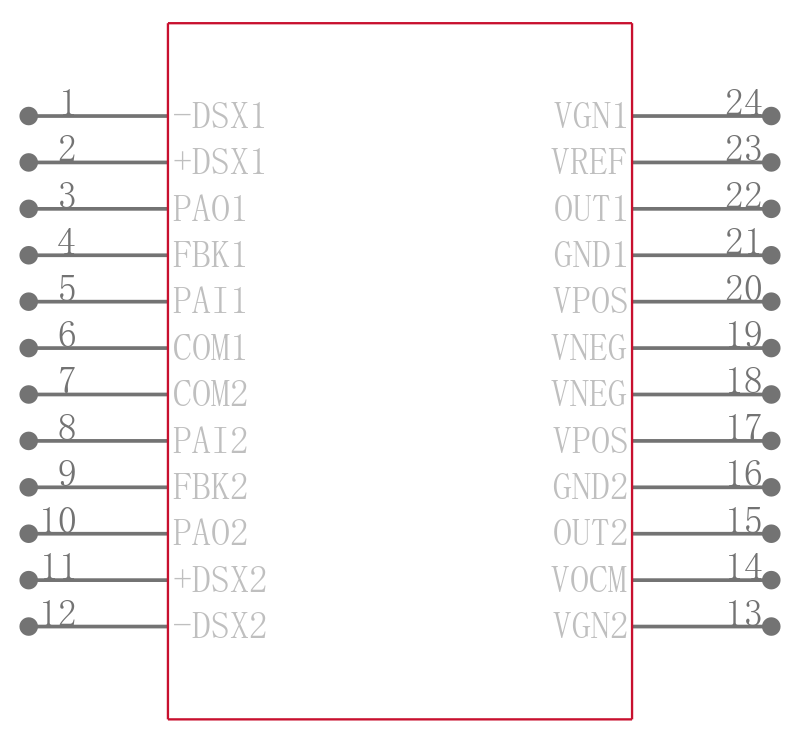

AD604ANZ引脚图

AD604ANZ引脚图

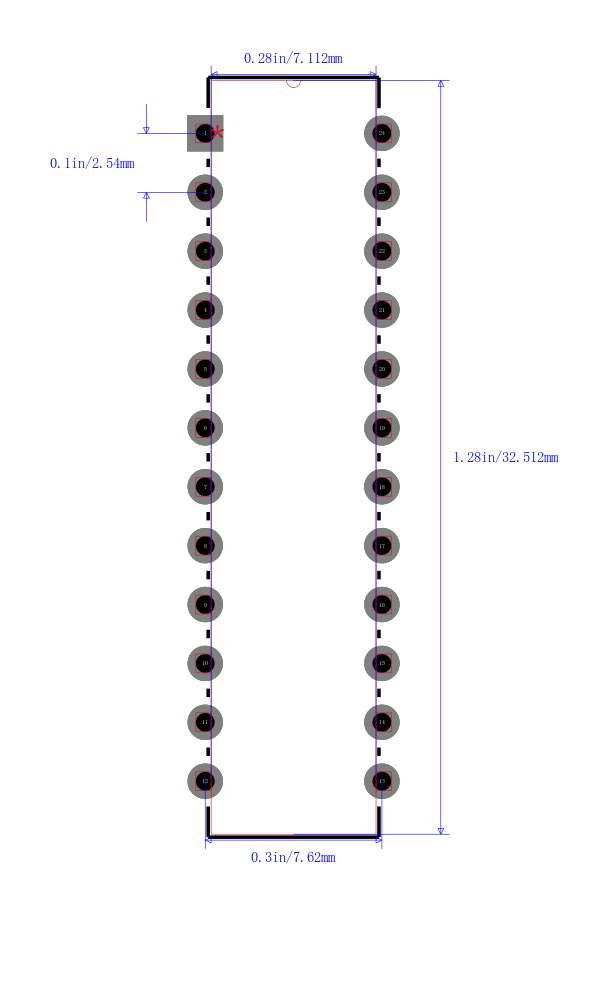

AD604ANZ封装图

AD604ANZ封装图

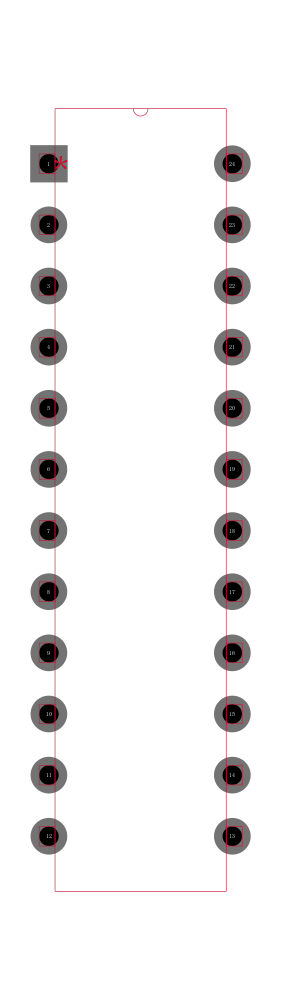

AD604ANZ封装焊盘图

AD604ANZ封装焊盘图

在线购买AD604ANZ
型号 制造商 描述 购买
AD604ANZ ADI 亚德诺 VGA，Analog Devices ### 可变增益放大器 VGA 可变增益放大器或电压控制放大器是电子差分放大器，其增益取决于控制电压。 应用包括音频电平压缩、合成器和振幅调制。 搜索库存
替代型号AD604ANZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD604ANZ

品牌： ADI 亚德诺

封装： DIP 24Pin 170V/us 2Channel

当前型号

VGA，Analog Devices### 可变增益放大器 VGA可变增益放大器或电压控制放大器是电子差分放大器，其增益取决于控制电压。 应用包括音频电平压缩、合成器和振幅调制。

当前型号

型号： AD604AR-REEL

品牌： 亚德诺

封装： SOIC 24Pin 170V/us 2Channel

完全替代

双通道，超低噪声可变增益放大器 Dual, Ultralow Noise Variable Gain Amplifier

AD604ANZ和AD604AR-REEL的区别

型号： AD604AN

品牌： 亚德诺

封装： DIP 2Channel 24Pin

完全替代

双通道，超低噪声可变增益放大器 Dual, Ultralow Noise Variable Gain Amplifier

AD604ANZ和AD604AN的区别

型号： AD604ARZ

品牌： 亚德诺

封装： SOIC 24Pin 170V/us 2Channel

功能相似

ANALOG DEVICES  AD604ARZ  可编程/可变增益放大器, 1 放大器, 2个放大器, 40 MHz, -40 °C, 85 °C

AD604ANZ和AD604ARZ的区别
