AD621BR-REEL7

AD621BR-REEL7

数据手册.pdf
ADI(亚德诺) 电子元器件分类

IC OPAMP INSTR 800kHz 8SOIC

The Analog Devices instrumentation amplifier differential amplifier can help you amplify many low power audio samples using not just one, but two channels. Its maximum power dissipation is 650 mW. Its typical dual supply voltage is ±3|±5|±9|±12|±15 V, with a minimum of ±2.3 V and maximum of ±18 V. This part has a temperature range of -40 °C to 85 °C. This device uses dual power supplies. It has a single channel per chip.

AD621BR-REEL7中文资料参数规格
技术参数

供电电流 900 µA

电路数 1

通道数 1

耗散功率 0.65 W

共模抑制比 100 dB

带宽 800 kHz

转换速率 1.20 V/μs

输入补偿电压 50 µV

输入偏置电流 500 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 800 kHz

耗散功率Max 650 mW

共模抑制比Min 100 dB

电源电压Max 30V ~ 50V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

AD621BR-REEL7引脚图与封装图

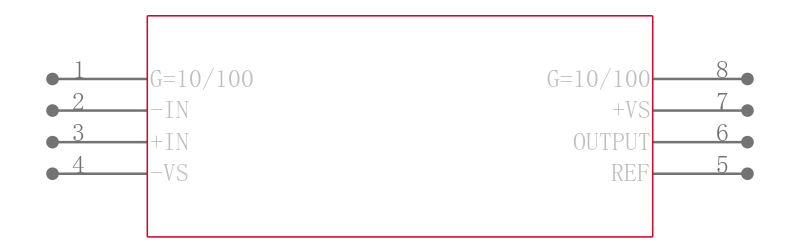

AD621BR-REEL7引脚图

AD621BR-REEL7引脚图

AD621BR-REEL7封装图

AD621BR-REEL7封装图

AD621BR-REEL7封装焊盘图

AD621BR-REEL7封装焊盘图

在线购买AD621BR-REEL7
型号 制造商 描述 购买
AD621BR-REEL7 ADI 亚德诺 IC OPAMP INSTR 800kHz 8SOIC 搜索库存
替代型号AD621BR-REEL7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD621BR-REEL7

品牌： ADI 亚德诺

封装： SOIC 8Pin 1.2V/us 1Channel

当前型号

IC OPAMP INSTR 800kHz 8SOIC

当前型号

型号： AD621BRZ

品牌： 亚德诺

封装：

类似代替

ANALOG DEVICES  AD621BRZ  仪器放大器, 1个放大器, 50 µV, 1.2 V/µs, 800 kHz, ± 2.3V 至 ± 18V, SOIC

AD621BR-REEL7和AD621BRZ的区别

型号： AD621ARZ

品牌： 亚德诺

封装：

类似代替

Analog Devices### 仪器放大器，Analog DevicesAnalog Devices 的一系列仪表放大器。 此系列的产品还包括多种评估和开发板。

AD621BR-REEL7和AD621ARZ的区别

型号： AD8226BRZ

品牌： 亚德诺

封装：

类似代替

ANALOG DEVICES  AD8226BRZ  仪器放大器, 1个放大器, 50 µV, 0.6 V/µs, 1.5 MHz, 2.2V 至 36V, ± 1.35V 至 ± 18V, NSOIC

AD621BR-REEL7和AD8226BRZ的区别
