AD620BN
数据手册.pdfADI(亚德诺)
电子元器件分类
AD620BN中文资料参数规格
技术参数
供电电流 900 µA
电路数 1
通道数 1
耗散功率 650 mW
共模抑制比 80 dB
转换速率 1.20 V/μs
输入补偿电压 15 µV
输入偏置电流 500 pA
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 1 MHz
耗散功率Max 650 mW
共模抑制比Min 75dB ~ 85dB
电源电压Max 30V ~ 50V
封装参数
安装方式 Through Hole
引脚数 8
封装 PDIP-8
外形尺寸
长度 9.27 mm
宽度 6.35 mm
高度 3.3 mm
封装 PDIP-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
AD620BN引脚图与封装图

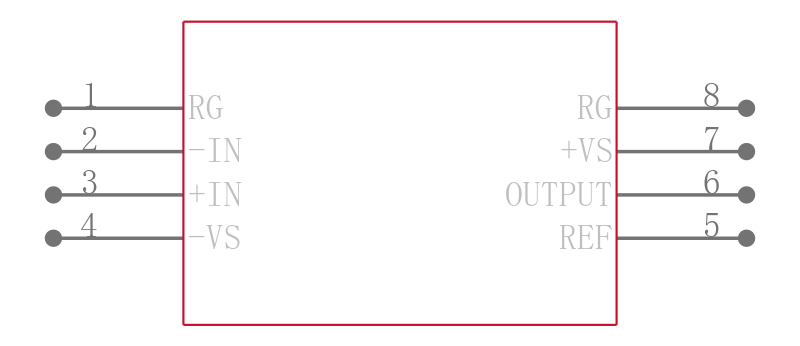

AD620BN引脚图
AD620BN封装图

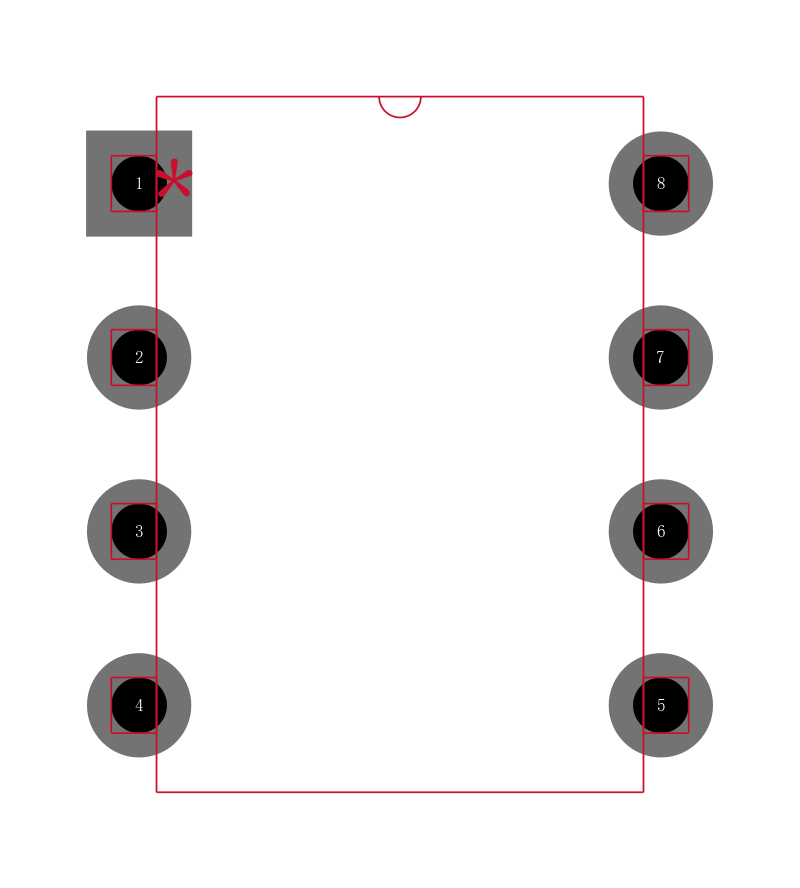

AD620BN封装焊盘图
在线购买AD620BN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AD620BN | ADI 亚德诺 | 低成本低功耗仪表放大器 Low Cost Low Power Instrumentation Amplifier | 搜索库存 |
替代型号AD620BN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AD620BN 品牌： ADI 亚德诺 封装： SOIC 8Pin 1.2V/us 1Channel | 当前型号 | 低成本低功耗仪表放大器 Low Cost Low Power Instrumentation Amplifier | 当前型号 |
| 型号： AD620BNZ 品牌： 亚德诺 封装： | 功能相似 | ANALOG DEVICES AD620BNZ 仪器放大器, 1个放大器, 50 µV, 1.2 V/µs, 120 kHz, ± 2.3V 至 ± 18V, DIP | AD620BN和AD620BNZ的区别 |
| 型号： INA114AP 品牌： 德州仪器 封装： | 功能相似 | Texas Instruments### 仪器放大器，Texas Instruments仪器放大器是复合差分放大器块，通常包含经典的三个操作放大器配置。 它们提供高输出阻抗、极高的共模抑制，且可通过内部或外部电阻器准确设置差分增益。 差分放大器提供低直流偏移且偏移耦合了高开路增益和低噪音，通常用于高精确测试和测量应用，及电气嘈杂环境。 | AD620BN和INA114AP的区别 |
| 型号： INA118P 品牌： 德州仪器 封装： | 功能相似 | Texas Instruments### 仪器放大器，Texas Instruments仪器放大器是复合差分放大器块，通常包含经典的三个操作放大器配置。 它们提供高输出阻抗、极高的共模抑制，且可通过内部或外部电阻器准确设置差分增益。 差分放大器提供低直流偏移且偏移耦合了高开路增益和低噪音，通常用于高精确测试和测量应用，及电气嘈杂环境。 | AD620BN和INA118P的区别 |
