AD745JRZ-16-REEL7中文资料参数规格
技术参数
供电电流 8 mA
电路数 1
通道数 1
耗散功率 1200 mW
共模抑制比 95.0 dB
输入电容 18.0 pF
转换速率 12.5 V/μs
增益频宽积 20 MHz
输入阻抗 300 GΩ
输入补偿电压 250 µV
输入偏置电流 150 pA
工作温度Max 70 ℃
工作温度Min 0 ℃
3dB带宽 20 MHz
增益带宽 20 MHz
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
长度 10.5 mm
宽度 7.6 mm
高度 2.35 mm
封装 SOIC-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
军工级 No
AD745JRZ-16-REEL7引脚图与封装图

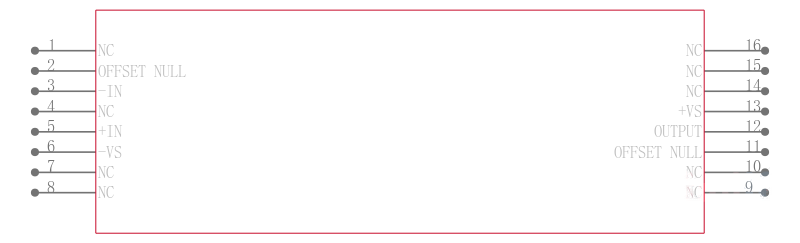

AD745JRZ-16-REEL7引脚图

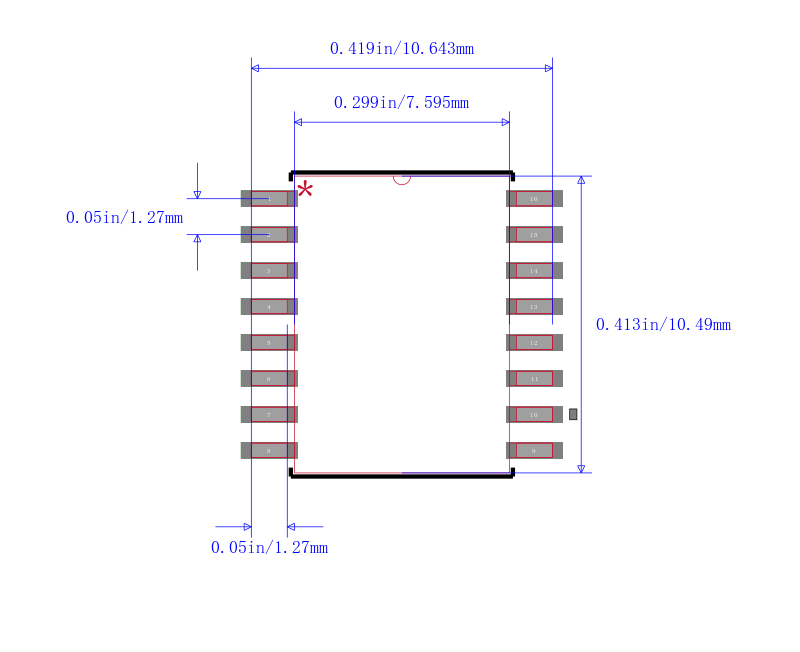

AD745JRZ-16-REEL7封装图

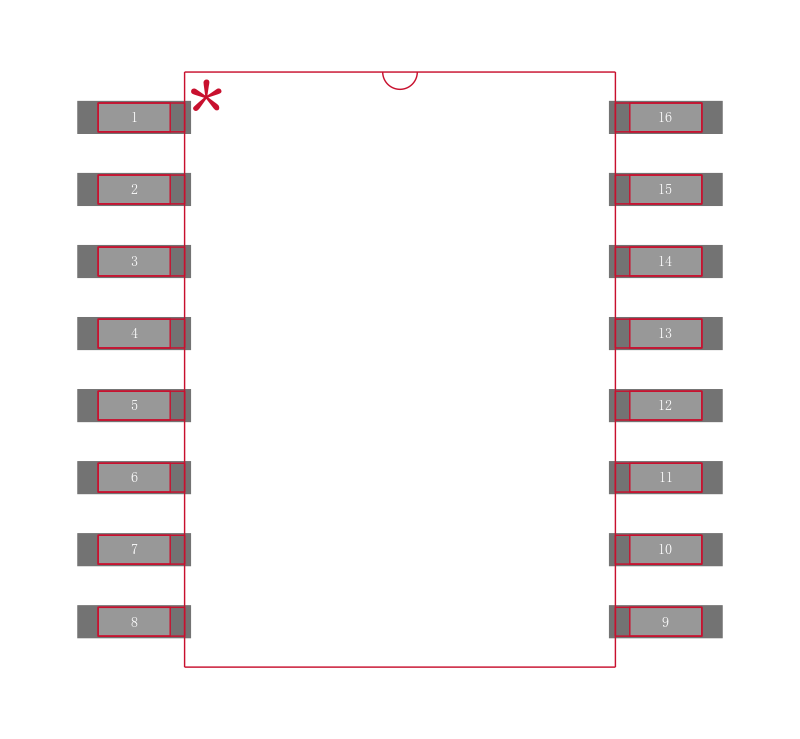

AD745JRZ-16-REEL7封装焊盘图
在线购买AD745JRZ-16-REEL7
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AD745JRZ-16-REEL7 | ADI 亚德诺 | 精密放大器 Ultra Low Noise Hi Spd BiFET | 搜索库存 |
替代型号AD745JRZ-16-REEL7
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AD745JRZ-16-REEL7 品牌： ADI 亚德诺 封装： SOIC 16Pin 12.5V/us 1Channel | 当前型号 | 精密放大器 Ultra Low Noise Hi Spd BiFET | 当前型号 |
| 型号： AD745JRZ-16 品牌： 亚德诺 封装： SOIC 20MHz 1Channel 16Pin | 类似代替 | ANALOG DEVICES AD745JRZ-16 运算放大器, 单路, 20 MHz, 1个放大器, 12.5 V/µs, 4.8V 至 18V, SOIC, 16 引脚 | AD745JRZ-16-REEL7和AD745JRZ-16的区别 |
| 型号： AD745KRZ-16 品牌： 亚德诺 封装： SOIC 20MHz 1Channel 16Pin | 类似代替 | ANALOG DEVICES AD745KRZ-16 芯片, 运算放大器, 高速, 20MHZ, 12V/US, SOIC-16 | AD745JRZ-16-REEL7和AD745KRZ-16的区别 |
