AD744KR-REEL7
数据手册.pdfADI(亚德诺)
电子元器件分类
AD744KR-REEL7中文资料参数规格
技术参数
供电电流 3.5 mA
电路数 1
通道数 1
耗散功率 500 mW
共模抑制比 88 dB
输入电容 5.50 pF
转换速率 75.0 V/μs
增益频宽积 13 MHz
输入阻抗 3.00 TΩ
输入补偿电压 250 µV
输入偏置电流 30 pA
工作温度Max 125 ℃
工作温度Min -55 ℃
3dB带宽 13 MHz
耗散功率Max 500 mW
共模抑制比Min 74 dB
电源电压Max 36 V
电源电压Min 9 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 5 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-8
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
军工级 Yes
AD744KR-REEL7引脚图与封装图

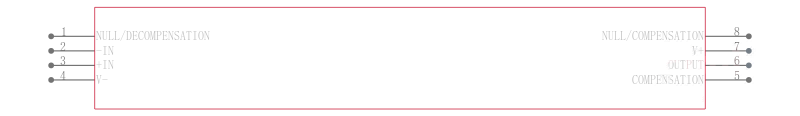

AD744KR-REEL7引脚图
AD744KR-REEL7封装图
AD744KR-REEL7封装焊盘图
在线购买AD744KR-REEL7
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AD744KR-REEL7 | ADI 亚德诺 | 精密， 500 ns建立BiFET运算放大器 Precision, 500 ns Settling BiFET Op Amp | 搜索库存 |
替代型号AD744KR-REEL7
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AD744KR-REEL7 品牌： ADI 亚德诺 封装： SOIC 8Pin 75V/us 1Channel | 当前型号 | 精密， 500 ns建立BiFET运算放大器 Precision, 500 ns Settling BiFET Op Amp | 当前型号 |
| 型号： AD744KR-REEL 品牌： 亚德诺 封装： SOIC 1Channel 8Pin | 完全替代 | 精密， 500 ns建立BiFET运算放大器 Precision, 500 ns Settling BiFET Op Amp | AD744KR-REEL7和AD744KR-REEL的区别 |
| 型号： AD744KRZ 品牌： 亚德诺 封装： SOIC 13MHz 100pA 1Channel 8Pin | 类似代替 | ANALOG DEVICES AD744KRZ 运算放大器, 单路, 13 MHz, 1个放大器, 75 V/µs, ± 4.5V 至 ± 18V, SOIC, 8 引脚 | AD744KR-REEL7和AD744KRZ的区别 |
| 型号： AD744KRZ-REEL 品牌： 亚德诺 封装： SOIC 8Pin 75V/us 1Channel | 类似代替 | IC, Operational Amplifier, SINGLE, BIPOLAR/JFET, DIP, 8Pin, PLASTIC | AD744KR-REEL7和AD744KRZ-REEL的区别 |
