AD706ARZ

AD706ARZ

数据手册.pdf
ADI(亚德诺) 主动器件

Analog Devices### 运算放大器，Analog Devices

精密，Analog Devices

### 运算放大器，Analog Devices


得捷:
IC OPAMP GP 2 CIRCUIT 8SOIC


欧时:
Analog Devices 运算放大器 AD706ARZ 双, 800kHz增益带宽积, 8引脚 SOIC封装


立创商城:
AD706ARZ


贸泽:
精密放大器 IC Input Current Dual Bipolar


艾睿:
Op Amp Dual Low Power Amplifier ±18V 8-Pin SOIC N Tube


安富利:
OP Amp Dual GP ±18V 8-Pin SOIC N


Chip1Stop:
Amp Dual GP ±18V 8-Pin SOIC N Tube


TME:
Operational amplifier; 800kHz; 2÷18V; Channels:2; SO8


Verical:
Op Amp Dual Low Power Amplifier ±18V 8-Pin SOIC N Tube


罗切斯特:
OP Amp Dual GP ±18V 8-Pin SOIC N Tube


DeviceMart:
IC OPAMP GP DUAL PREC 15MA 8SOIC


Win Source:
IC OPAMP GP 800KHZ 8SOIC


AD706ARZ中文资料参数规格
技术参数

电源电压DC 18.0 V

工作电压 2V ~ 18V

供电电流 750 µA

电路数 2

通道数 2

针脚数 8

耗散功率 650 mW

共模抑制比 132 dB

输入电容 2.00 pF

带宽 800 kHz

转换速率 150 mV/μs

增益频宽积 800 kHz

输入阻抗 300 GΩ

输入补偿电压 30 µV

输入偏置电流 50 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

3dB带宽 800 kHz

增益带宽 110 dB

耗散功率Max 650 mW

共模抑制比Min 110 dB

电源电压Max 36V ~ 37V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业, Sensing & Instrumentation, 传感与仪器

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

AD706ARZ引脚图与封装图

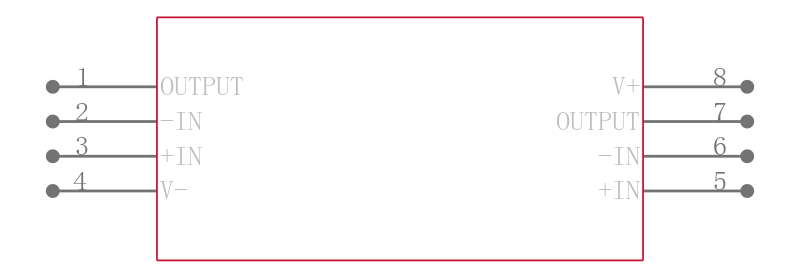

AD706ARZ引脚图

AD706ARZ引脚图

AD706ARZ封装图

AD706ARZ封装图

AD706ARZ电路图

AD706ARZ电路图

AD706ARZ封装焊盘图

AD706ARZ封装焊盘图

在线购买AD706ARZ
型号 制造商 描述 购买
AD706ARZ ADI 亚德诺 Analog Devices ### 运算放大器，Analog Devices 搜索库存
替代型号AD706ARZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD706ARZ

品牌： ADI 亚德诺

封装： SOIC 800kHz 200pA 2Channel 8Pin

当前型号

Analog Devices### 运算放大器，Analog Devices

当前型号

型号： AD706AR-REEL7

品牌： 亚德诺

封装： SOIC 2Channel 8Pin

完全替代

双Picoampere输入电流双极运算放大器 Dual Picoampere Input Current Bipolar Op Amp

AD706ARZ和AD706AR-REEL7的区别

型号： OP2177ARZ

品牌： 亚德诺

封装： SOIC-8 1.3MHz 2Channel 8Pin

类似代替

ANALOG DEVICES  OP2177ARZ  运算放大器, 双路, 1.3 MHz, 2个放大器, 0.7 V/µs, ± 2.5V 至 ± 15V, SOIC, 8 引脚

AD706ARZ和OP2177ARZ的区别

型号： AD706JRZ

品牌： 亚德诺

封装： SOIC 800kHz 400pA 2Channel 8Pin

类似代替

Analog Devices### 运算放大器，Analog Devices

AD706ARZ和AD706JRZ的区别
