AD8005ANZ

AD8005ANZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD8005ANZ  运算放大器, 单路, 270 MHz, 1个放大器, 1.5 kV/µs, 5V, ± 5V, DIP, 8 引脚

Current Feedback Amplifier 1 Circuit 8-PDIP


得捷:
IC OPAMP CFA 1 CIRCUIT 8DIP


贸泽:
运算放大器 - 运放 270MHz 400uA Current Feedback


e络盟:
ANALOG DEVICES  AD8005ANZ  运算放大器, 单路, 270 MHz, 1个放大器, 1.5 kV/µs, 5V, ± 5V, DIP, 8 引脚


艾睿:
OP Amp Single Current Fdbk


安富利:
OP Amp Single Current Fdbk ±6.3V/12.6V 8-Pin PDIP Tube


TME:
Operational amplifier; 270MHz; Channels:1; DIP8


DeviceMart:
IC OPAMP CF ULP LDIST 10MA 8DIP


AD8005ANZ中文资料参数规格
技术参数

供电电流 400 µA

电路数 1

通道数 1

针脚数 8

耗散功率 1300 mW

共模抑制比 54 dB

输入电容 1.60 pF

带宽 270 MHz

转换速率 1.50 kV/μs

增益频宽积 225 MHz

输入阻抗 90.0 MΩ

输入补偿电压 5 mV

输入偏置电流 5 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 270 MHz

耗散功率Max 1300 mW

共模抑制比Min 48 dB

电源电压 5V ~ 5V

电源电压Max 12 V

电源电压Min 4 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 7.24 mm

高度 3.43 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 End of Life

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

AD8005ANZ引脚图与封装图

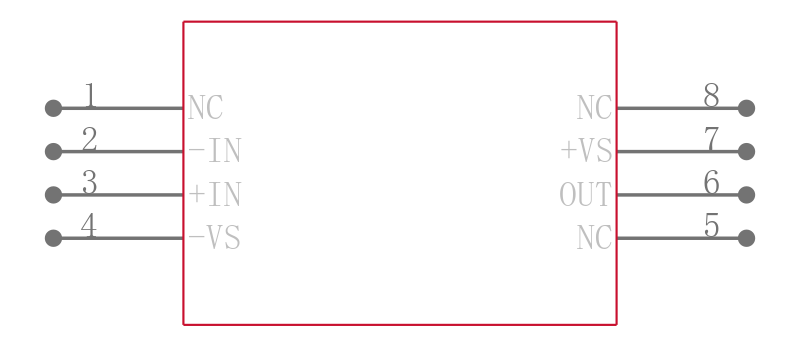

AD8005ANZ引脚图

AD8005ANZ引脚图

AD8005ANZ封装图

AD8005ANZ封装图

AD8005ANZ封装焊盘图

AD8005ANZ封装焊盘图

在线购买AD8005ANZ
型号 制造商 描述 购买
AD8005ANZ ADI 亚德诺 ANALOG DEVICES  AD8005ANZ  运算放大器, 单路, 270 MHz, 1个放大器, 1.5 kV/µs, 5V, ± 5V, DIP, 8 引脚 搜索库存
替代型号AD8005ANZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD8005ANZ

品牌： ADI 亚德诺

封装： DIP 1Channel 8Pin

当前型号

ANALOG DEVICES  AD8005ANZ  运算放大器, 单路, 270 MHz, 1个放大器, 1.5 kV/µs, 5V, ± 5V, DIP, 8 引脚

当前型号

型号： AD8005AN

品牌： 亚德诺

封装： DIP 1Channel 8Pin

类似代替

270兆赫， 400 uA的电流反馈放大器 270 MHz, 400 uA Current Feedback Amplifier

AD8005ANZ和AD8005AN的区别
