AD8009JRTZ-REEL
数据手册.pdfADI(亚德诺)
电子元器件分类
AD8009JRTZ-REEL中文资料参数规格
技术参数
输出电流 175mA @5V
供电电流 16 mA
电路数 1
通道数 1
共模抑制比 52.0 dB
输入电容 2.60 pF
转换速率 5.50 kV/μs
输入阻抗 110 kΩ
输入补偿电压 2 mV
输入偏置电流 50 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
3dB带宽 845 MHz
耗散功率Max 750 mW
共模抑制比Min 50 dB
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
封装 SOT-23-5
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
军工级 No
AD8009JRTZ-REEL引脚图与封装图

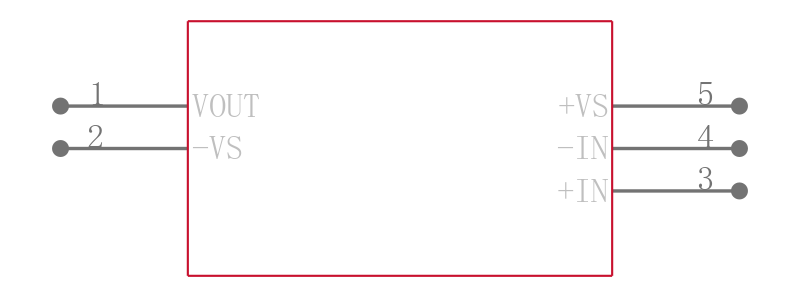

AD8009JRTZ-REEL引脚图
AD8009JRTZ-REEL封装图
AD8009JRTZ-REEL电路图
AD8009JRTZ-REEL封装焊盘图
在线购买AD8009JRTZ-REEL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AD8009JRTZ-REEL | ADI 亚德诺 | 1千兆赫， 5500 V / Я低失真放大器 1 GHz, 5,500 V/Я Low Distortion Amplifier | 搜索库存 |
替代型号AD8009JRTZ-REEL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AD8009JRTZ-REEL 品牌： ADI 亚德诺 封装： SOT-23 5Pin 5.5kV/us 1Channel | 当前型号 | 1千兆赫， 5500 V / Я低失真放大器 1 GHz, 5,500 V/Я Low Distortion Amplifier | 当前型号 |
| 型号： AD8009JRT-REEL7 品牌： 亚德诺 封装： SOT-23 5Pin 5.5kV/us 1Channel | 完全替代 | 1千兆赫， 5500 V / Я低失真放大器 1 GHz, 5,500 V/Я Low Distortion Amplifier | AD8009JRTZ-REEL和AD8009JRT-REEL7的区别 |
| 型号： AD8009JRTZ-REEL7 品牌： 亚德诺 封装： SOT-23 1Channel 5Pin | 类似代替 | ANALOG DEVICES AD8009JRTZ-REEL7 运算放大器, 单路, 845 MHz, 1个放大器, 5.5 kV/µs, 5V 至 ± 6V, SOT-23, 5 引脚 | AD8009JRTZ-REEL和AD8009JRTZ-REEL7的区别 |
| 型号： AD8009JRTZ-R2 品牌： 亚德诺 封装： SOT-23 1Channel 5Pin | 类似代替 | ANALOG DEVICES AD8009JRTZ-R2 运算放大器, 单路, 1 GHz, 1个放大器, 5500 V/µs, ± 5V 至 ± 6V, SOT-23, 5 引脚 | AD8009JRTZ-REEL和AD8009JRTZ-R2的区别 |
