AD8223ARMZ-RL
数据手册.pdfADI(亚德诺)
主动器件
AD8223ARMZ-RL中文资料参数规格
技术参数
供电电流 650 µA
电路数 1
耗散功率 650 mW
共模抑制比 86.0 dB
输入补偿电压 250 µV
输入偏置电流 12 nA
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 200 kHz
增益带宽 80 dB
耗散功率Max 650 mW
共模抑制比Min 80 dB
电源电压Max 20V ~ 30V
封装参数
安装方式 Surface Mount
引脚数 8
封装 MSOP-8
外形尺寸
封装 MSOP-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Heating Ventilation and Air Conditioning, Building Control and Automation, Building Technology
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
AD8223ARMZ-RL引脚图与封装图
AD8223ARMZ-RL引脚图

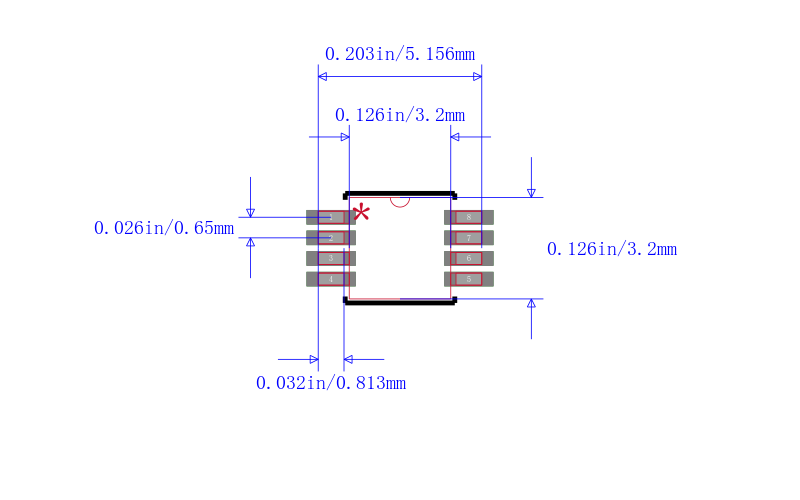

AD8223ARMZ-RL封装图
AD8223ARMZ-RL电路图
AD8223ARMZ-RL封装焊盘图
在线购买AD8223ARMZ-RL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AD8223ARMZ-RL | ADI 亚德诺 | 单电源，轨到轨，低成本仪表放大器 Single Supply, Rail-to-Rail, Low Cost Instrumentation Amplifier | 搜索库存 |
替代型号AD8223ARMZ-RL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AD8223ARMZ-RL 品牌： ADI 亚德诺 封装： | 当前型号 | 单电源，轨到轨，低成本仪表放大器 Single Supply, Rail-to-Rail, Low Cost Instrumentation Amplifier | 当前型号 |
| 型号： AD8223ARM-RL 品牌： 亚德诺 封装： | 完全替代 | 单电源，轨到轨，低成本仪表放大器 Single Supply, Rail-to-Rail, Low Cost Instrumentation Amplifier | AD8223ARMZ-RL和AD8223ARM-RL的区别 |
| 型号： AD8223ARMZ 品牌： 亚德诺 封装： | 类似代替 | ANALOG DEVICES AD8223ARMZ 芯片, 仪器放大器, 200KHz, 90DB, MSOP-8 | AD8223ARMZ-RL和AD8223ARMZ的区别 |
| 型号： AD8223ARMZ-R7 品牌： 亚德诺 封装： | 类似代替 | Analog Devices### 仪器放大器，Analog DevicesAnalog Devices 的一系列仪表放大器。 此系列的产品还包括多种评估和开发板。 | AD8223ARMZ-RL和AD8223ARMZ-R7的区别 |
