AD8515ARTZ-REEL
数据手册.pdfADI(亚德诺)
电子元器件分类
AD8515ARTZ-REEL中文资料参数规格
技术参数
供电电流 410 µA
电路数 1
共模抑制比 60 dB
转换速率 2.70 V/μs
增益频宽积 5 MHz
输入阻抗 900 GΩ
输入补偿电压 1 mV
输入偏置电流 5 pA
工作温度Max 125 ℃
工作温度Min -40 ℃
增益带宽 5 MHz
共模抑制比Min 60 dB
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
军工级 No
AD8515ARTZ-REEL引脚图与封装图
AD8515ARTZ-REEL引脚图
AD8515ARTZ-REEL封装图
AD8515ARTZ-REEL电路图

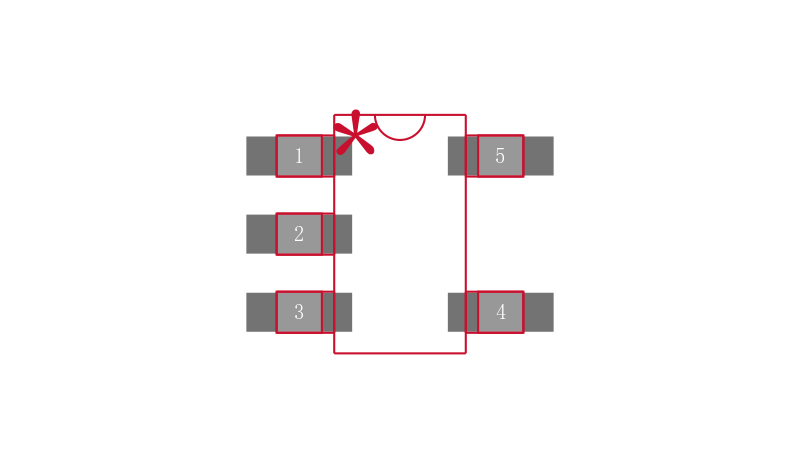

AD8515ARTZ-REEL封装焊盘图
在线购买AD8515ARTZ-REEL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AD8515ARTZ-REEL | ADI 亚德诺 | 1.8 V低功耗CMOS轨到轨输入/输出运算放大器 1.8 V Low Power CMOS Rail-to-Rail Input/Output Operational Amplifier | 搜索库存 |
替代型号AD8515ARTZ-REEL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AD8515ARTZ-REEL 品牌： ADI 亚德诺 封装： SOT-23 5Pin 2.7V/us | 当前型号 | 1.8 V低功耗CMOS轨到轨输入/输出运算放大器 1.8 V Low Power CMOS Rail-to-Rail Input/Output Operational Amplifier | 当前型号 |
| 型号： AD8515ARTZ-REEL7 品牌： 亚德诺 封装： SOT-23 5MHz 1Channel 5Pin | 完全替代 | ANALOG DEVICES AD8515ARTZ-REEL7 运算放大器, 单路, 5 MHz, 1个放大器, 2.7 V/µs, 1.8V 至 5V, SOT-23, 5 引脚 | AD8515ARTZ-REEL和AD8515ARTZ-REEL7的区别 |
| 型号： AD8515AKSZ-REEL7 品牌： 亚德诺 封装： SC-70 5MHz 5Pin | 完全替代 | Analog Devices### 运算放大器，Analog Devices | AD8515ARTZ-REEL和AD8515AKSZ-REEL7的区别 |
| 型号： AD8515ARTZ-R2 品牌： 亚德诺 封装： SOT-23 5MHz 1Channel 5Pin | 类似代替 | ANALOG DEVICES AD8515ARTZ-R2 运算放大器, 单路, 5 MHz, 1个放大器, 2.7 V/µs, 1.8V 至 5V, SOT-23, 5 引脚 | AD8515ARTZ-REEL和AD8515ARTZ-R2的区别 |
