AD204JY
ADI(亚德诺) 电子元器件分类

Analog Devices### 隔离放大器

隔离放大器,Analog Devices


得捷:
IC OPAMP ISOLATION 2 CIRC 10SIP


立创商城:
AD204JY


欧时:
Analog Devices AD204JY 隔离放大器, 130dB隔离模式抑制, 11引脚 SIP封装


贸泽:
隔离放大器 IC ISOLATION AMP


艾睿:
SP Amp ISOL Amp Single 16.5V 11-Pin SIP Tube


Jameco:
SP Amp Isolated Amp Single 11-Pin SIP


安富利:
SP Amp ISOL Amp Single 11-Pin SIP Tube


Chip1Stop:
SP Amp ISOL Amp Single 11-Pin SIP Tube


Verical:
SP Amp ISOL Amp Single 11-Pin SIP Tube


Newark:
# ANALOG DEVICES  AD204JY  Isolation Amplifier, 1, 15 mV, 750 V, SIP, 11


罗切斯特:
Miniature Isolation Amplifier


Win Source:
IC OPAMP ISOLATION 5KHZ SIP


AD204JY中文资料参数规格
技术参数

电源电压DC 15.0 V

电路数 4

通道数 1

针脚数 11

共模抑制比 130 dB

带宽 5 kHz

增益频宽积 5 kHz

隔离电压 750 V

输入补偿电压 15 mV

输入偏置电流 30 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 5 kHz

共模抑制比Min 130 dB

封装参数

安装方式 Through Hole

引脚数 11

封装 SIP-10

外形尺寸

长度 52.8 mm

宽度 6.3 mm

高度 15.9 mm

封装 SIP-10

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Unmanned Systems, Aerospace and Defense, Avionics

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

AD204JY引脚图与封装图
AD204JY引脚图

AD204JY引脚图

AD204JY封装图

AD204JY封装图

AD204JY电路图

AD204JY电路图

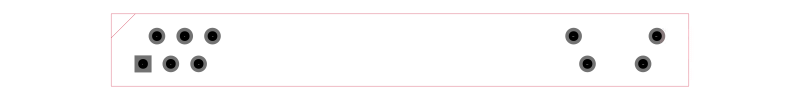

AD204JY封装焊盘图

AD204JY封装焊盘图

在线购买AD204JY
型号 制造商 描述 购买
AD204JY ADI 亚德诺 Analog Devices ### 隔离放大器 搜索库存
替代型号AD204JY
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD204JY

品牌: ADI 亚德诺

封装: SIP 10Pin 1Channel

当前型号

Analog Devices### 隔离放大器

当前型号

型号: AD202KY

品牌: 亚德诺

封装: SIP 10Pin 1Channel

类似代替

Analog Devices### 隔离放大器

AD204JY和AD202KY的区别

型号: AD204KY

品牌: 亚德诺

封装: 10SIP 10Pin 1Channel

类似代替

Analog Devices### 隔离放大器

AD204JY和AD204KY的区别

型号: AD202JY

品牌: 亚德诺

封装:

类似代替

Analog Devices### 隔离放大器

AD204JY和AD202JY的区别
