ADA4077-1BRZ

ADA4077-1BRZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADA4077-1BRZ  运算放大器, 单路, 3.9 MHz, 1个放大器, 1.2 V/µs, ± 2.5V 至 ± 15V, NSOIC, 8 引脚

精密,Analog Devices

### 运算放大器,Analog Devices


得捷:
IC OPAMP GP 1 CIRCUIT 8SOIC


欧时:
Analog Devices 运算放大器 ADA4077-1BRZ 精确, 3.9MHz增益带宽积, 8引脚 SOIC封装


立创商城:
ADA4077-1BRZ


e络盟:
运算放大器, 单路, 3.9 MHz, 1个放大器, 1.2 V/µs, ± 2.5V 至 ± 15V, NSOIC, 8 引脚


艾睿:
Op Amp Single Precision Amplifier ±15V 8-Pin SOIC N Tube


安富利:
OP Amp Single GP ±15V 8-Pin SOIC N Tube


Verical:
Op Amp Single Precision Amplifier ±15V 8-Pin SOIC N Tube


Newark:
# ANALOG DEVICES  ADA4077-1BRZ  Operational Amplifier, Single, 1 Amplifier, 3.9 MHz, 1.2 V/µs, ± 2.5V to ± 15V, NSOIC, 8 Pins


ADA4077-1BRZ中文资料参数规格
技术参数

供电电流 400 µA

电路数 1

通道数 1

针脚数 8

共模抑制比 122 dB

带宽 3.9 MHz

转换速率 1.20 V/μs

增益频宽积 3.9 MHz

输入补偿电压 15 µV

输入偏置电流 400 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

共模抑制比Min 122 dB

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

ADA4077-1BRZ引脚图与封装图

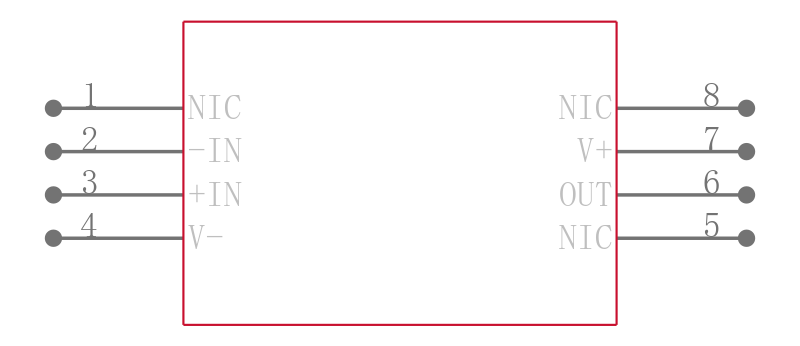

ADA4077-1BRZ引脚图

ADA4077-1BRZ引脚图

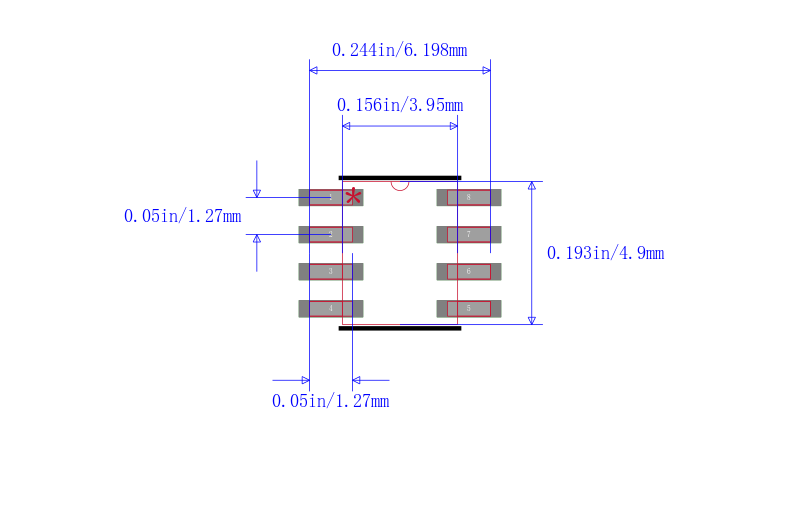

ADA4077-1BRZ封装图

ADA4077-1BRZ封装图

ADA4077-1BRZ电路图

ADA4077-1BRZ电路图

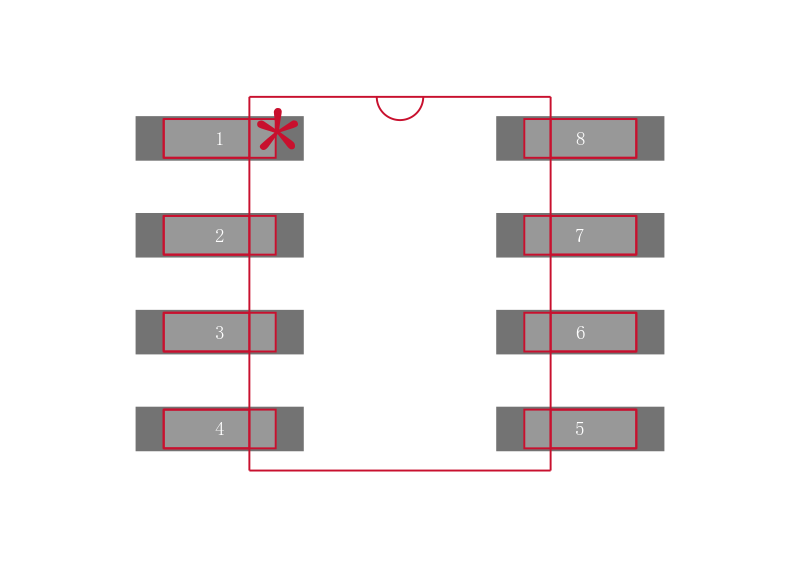

ADA4077-1BRZ封装焊盘图

ADA4077-1BRZ封装焊盘图

在线购买ADA4077-1BRZ
型号 制造商 描述 购买
ADA4077-1BRZ ADI 亚德诺 ANALOG DEVICES  ADA4077-1BRZ  运算放大器, 单路, 3.9 MHz, 1个放大器, 1.2 V/µs, ± 2.5V 至 ± 15V, NSOIC, 8 引脚 搜索库存
替代型号ADA4077-1BRZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ADA4077-1BRZ

品牌: ADI 亚德诺

封装: SOIC 8Pin

当前型号

ANALOG DEVICES  ADA4077-1BRZ  运算放大器, 单路, 3.9 MHz, 1个放大器, 1.2 V/µs, ± 2.5V 至 ± 15V, NSOIC, 8 引脚

当前型号

型号: ADA4077-1BRZ-R7

品牌: 亚德诺

封装: SOIC 8Pin

类似代替

IC OPAMP GP 4MHz 8SOIC

ADA4077-1BRZ和ADA4077-1BRZ-R7的区别

型号: ADA4077-1BRZ-RL

品牌: 亚德诺

封装: SOIC 8Pin

类似代替

IC OPAMP GP 4MHz 8SOIC

ADA4077-1BRZ和ADA4077-1BRZ-RL的区别

型号: TS921IDT

品牌: 意法半导体

封装: SOIC 8Pin 1.30 V/μs 1Channel

功能相似

TS921 系列 12 V 4 MHz 轨对轨 大输出电流 运算放大器

ADA4077-1BRZ和TS921IDT的区别
