AD625ADZ

AD625ADZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD625ADZ  仪器放大器, 1个放大器, 50 µV, 5 V/µs, 25 MHz, ± 6V 至 ± 18V, DIP

仪表 放大器 1 电路 - 16-CDIP


得捷:
IC INST AMP 1 CIRCUIT 16CDIP


立创商城:
AD625ADZ


e络盟:
仪器放大器, 1个放大器, 50 µV, 5 V/µs, 25 MHz, ± 6V 至 ± 18V, DIP


艾睿:
INST Amp Single ±18V 16-Pin SBCDIP Tube


安富利:
SP Amp INSTR Amp Single ±18V 16-Pin CDIP Tube


Verical:
SP Amp INSTR Amp Single ±18V 16-Pin CDIP Tube


Newark:
# ANALOG DEVICES  AD625ADZ  Instrument Amplifier, 1 Amplifier, 50 µV, 5 V/µs, 25 MHz, ± 6V to ± 18V, DIP


罗切斯特:
Instrumentation Amplifier, 200uV Offset-Max, 0.65MHz Band Width, BIPolar, CDIP16


DeviceMart:
IC AMP INST 25MHZ LN 16CDIP


Win Source:
IC OPAMP INSTR 25MHZ 16CDIP


AD625ADZ中文资料参数规格
技术参数

供电电流 3.5 mA

电路数 1

通道数 1

针脚数 16

耗散功率 0.45 W

共模抑制比 115 dB

带宽 25 MHz

转换速率 5.00 V/μs

增益频宽积 25 MHz

输入补偿电压 50 µV

输入偏置电流 30 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 650 kHz

增益带宽 25 MHz

耗散功率Max 450 mW

共模抑制比Min 70 dB

电源电压Max 30V ~ 50V

封装参数

安装方式 Through Hole

引脚数 16

封装 CDIP-16

外形尺寸

宽度 7.37 mm

高度 2.41 mm

封装 CDIP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

AD625ADZ引脚图与封装图

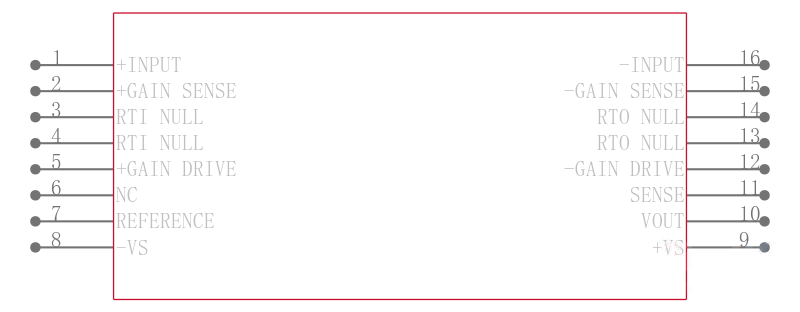

AD625ADZ引脚图

AD625ADZ引脚图

AD625ADZ封装图

AD625ADZ封装图

AD625ADZ电路图

AD625ADZ电路图

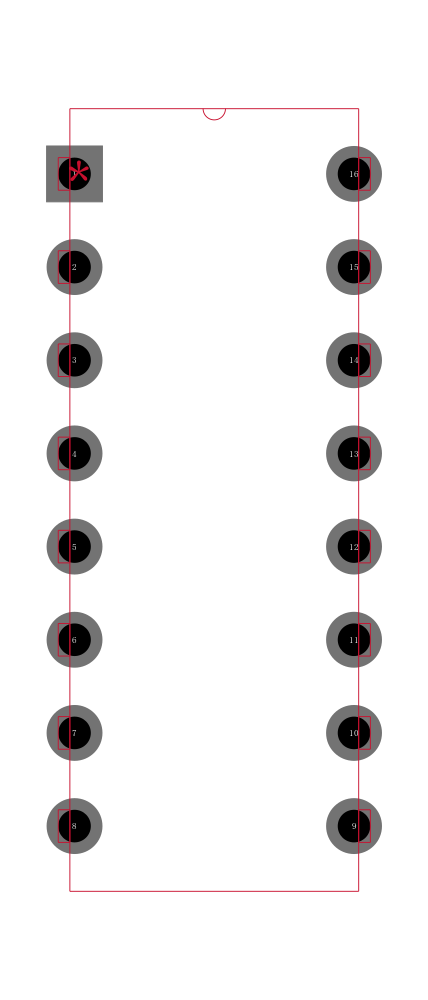

AD625ADZ封装焊盘图

AD625ADZ封装焊盘图

在线购买AD625ADZ
型号 制造商 描述 购买
AD625ADZ ADI 亚德诺 ANALOG DEVICES  AD625ADZ  仪器放大器, 1个放大器, 50 µV, 5 V/µs, 25 MHz, ± 6V 至 ± 18V, DIP 搜索库存
替代型号AD625ADZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD625ADZ

品牌： ADI 亚德诺

封装：

当前型号

ANALOG DEVICES  AD625ADZ  仪器放大器, 1个放大器, 50 µV, 5 V/µs, 25 MHz, ± 6V 至 ± 18V, DIP

当前型号

型号： AD625CDZ

品牌： 亚德诺

封装：

类似代替

Analog Devices### 仪器放大器，Analog DevicesAnalog Devices 的一系列仪表放大器。 此系列的产品还包括多种评估和开发板。

AD625ADZ和AD625CDZ的区别

型号： AD625BDZ

品牌： 亚德诺

封装：

类似代替

ANALOG DEVICES  AD625BDZ  仪器放大器, 1个放大器, 25 µV, 5 V/µs, 25 MHz, ± 6V 至 ± 18V, DIP

AD625ADZ和AD625BDZ的区别

型号： AD625SD

品牌： 亚德诺

封装： CDIP 16Pin 5V/us 1Channel

类似代替

可编程增益仪表放大器器 Programmable Gain Instrumentation Amplifier

AD625ADZ和AD625SD的区别
