ADP2121ACBZ-1.82R7

ADI(亚德诺) 主动器件

Conv DC-DC Single Step Down 2.3V to 5.5V 6Pin WLCSP

Buck Switching Regulator IC Positive Fixed 1.82V 1 Output 600mA 6-WFBGA, WLCSP

得捷:
IC REG BUCK 1.82V 600MA 6WLCSP

艾睿:
Conv DC-DC Single Step Down 2.3V to 5.5V 6-Pin WLCSP T/R

安富利:
Conv DC-DC Single Step Down 2.3V to 5.5V 6-Pin WLCSP

Chip1Stop:
Conv DC-DC Single Step Down 2.3V to 5.5V 6-Pin WLCSP T/R

DeviceMart:
IC REG BUCK SYNC 1.82V 6WLCSP

ADP2121ACBZ-1.82R7中文资料参数规格

技术参数

输出接口数 1

输出电压 1.82 V

输出电流 600 mA

供电电流 56.0 µA

开关频率 6 MHz

输入电压Max 5.5 V

输入电压Min 2.3 V

输出电压Min 1.82 V

输出电流Max 0.6 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 2.3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 6

封装 WLCSP-6

外形尺寸

封装 WLCSP-6

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 End of Life

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

ADP2121ACBZ-1.82R7引脚图与封装图

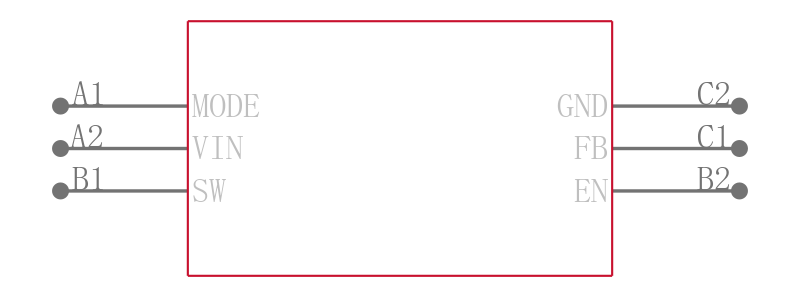

ADP2121ACBZ-1.82R7引脚图

ADP2121ACBZ-1.82R7封装图

ADP2121ACBZ-1.82R7封装焊盘图
