ADM803SAKS-REEL7

ADM803SAKS-REEL7

数据手册.pdf
ADI(亚德诺) 主动器件

3引脚微处理器监控电路， SC70和SOT -23 Microprocessor Supervisory Circuits in 3-Lead SC70 and SOT-23

Control the core processor in case of failure with the microprocessor supervisory circuit, developed by Analog Devices. This product will be shipped in tape and reel packaging for quick mounting and safe delivery. This part has a minimum operating temperature of -40 °C and a maximum of 125 °C. It has a typical reset threshold voltage of 2.93 V, with a minimum of 2.89 V and a maximum of 2.96 V. This device has a minimum operating supply voltage of 1 V and a maximum of 5.5 V.

ADM803SAKS-REEL7中文资料参数规格
技术参数

电源电压DC 5.50V max

供电电流 35.0 µA

阈值电压 2.93 V

复位电压Min 2.89 V

复位电压Max 2.96 V

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 1 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SC-70-3

外形尺寸

高度 1 mm

封装 SC-70-3

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

军工级 No

ADM803SAKS-REEL7引脚图与封装图

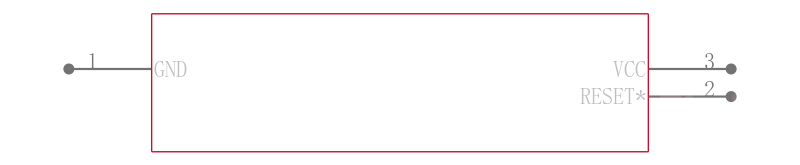

ADM803SAKS-REEL7引脚图

ADM803SAKS-REEL7引脚图

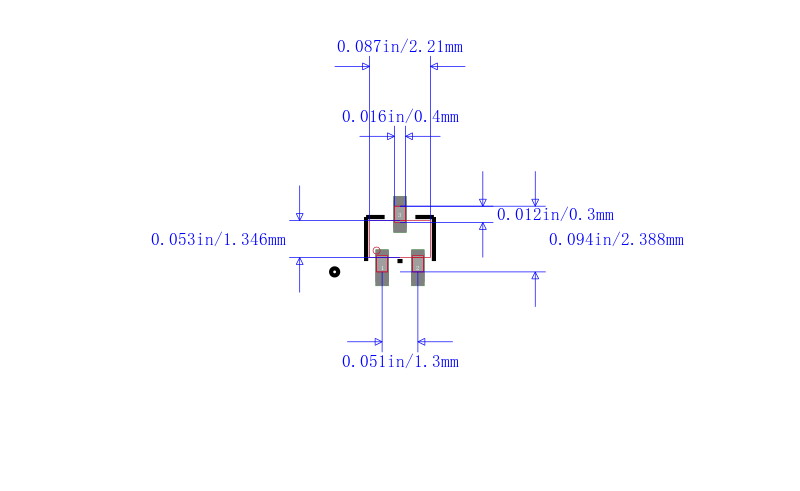

ADM803SAKS-REEL7封装图

ADM803SAKS-REEL7封装图

ADM803SAKS-REEL7电路图

ADM803SAKS-REEL7电路图

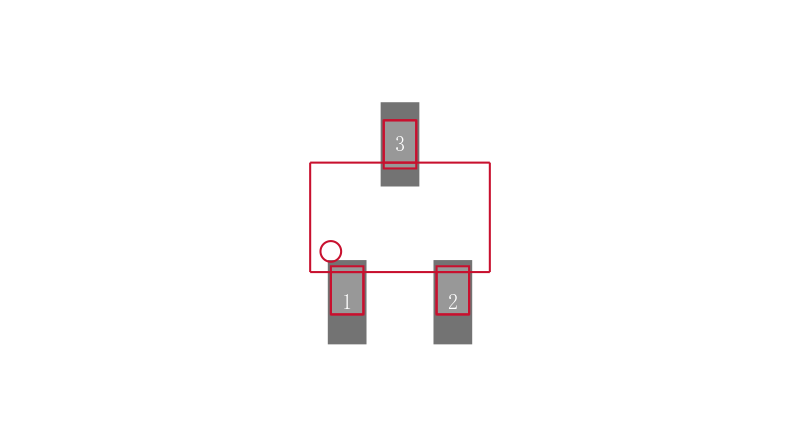

ADM803SAKS-REEL7封装焊盘图

ADM803SAKS-REEL7封装焊盘图

在线购买ADM803SAKS-REEL7
型号 制造商 描述 购买
ADM803SAKS-REEL7 ADI 亚德诺 3引脚微处理器监控电路， SC70和SOT -23 Microprocessor Supervisory Circuits in 3-Lead SC70 and SOT-23 搜索库存
替代型号ADM803SAKS-REEL7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADM803SAKS-REEL7

品牌： ADI 亚德诺

封装： SC-70-3 5.5V 3Pin

当前型号

3引脚微处理器监控电路， SC70和SOT -23 Microprocessor Supervisory Circuits in 3-Lead SC70 and SOT-23

当前型号

型号： ADM803SAKSZ-REEL7

品牌： 亚德诺

封装： SC-70-3 1.2V 3Pin

类似代替

ANALOG DEVICES  ADM803SAKSZ-REEL7  微处理器监视器, 低电平有效, 漏极开路复位, 1.2V-5.5V输入, SC-70-3

ADM803SAKS-REEL7和ADM803SAKSZ-REEL7的区别
