AD5220BR10

AD5220BR10

数据手册.pdf
ADI(亚德诺) 电子元器件分类

递增/递减数字电位计 Increment/Decrement Digital Potentiometer

Digital Potentiometer 10k Ohm 1 Circuit 128 Taps Up/Down U/D, CS Interface 8-SOIC


得捷:
IC DGTL POT 10KOHM 128TAP 8SOIC


艾睿:
Digital Potentiometer 10kOhm 128POS Volatile 8-Pin SOIC N Tube


Chip1Stop:
Digital Potentiometer 10kOhm 128POS Volatile 8-Pin SOIC N Tube


罗切斯特:
AD5220 - Increment/Decrement Digital Potentiometer


Win Source:
Digital Potentiometer 10k Ohm 1 Circuit 128 Taps Up/Down U/D, CS Interface 8-SOIC


AD5220BR10中文资料参数规格
技术参数

容差 ±30 %

电路数 1

针脚数 128

电阻 10 kΩ

阻值偏差 ±30 %

静态电流 15.0 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

温度系数 ±800 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

香港进出口证 NLR

AD5220BR10引脚图与封装图

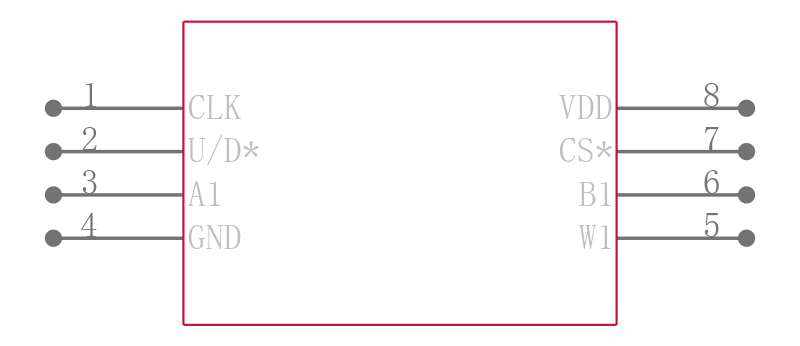

AD5220BR10引脚图

AD5220BR10引脚图

AD5220BR10封装图

AD5220BR10封装图

AD5220BR10封装焊盘图

AD5220BR10封装焊盘图

在线购买AD5220BR10
型号 制造商 描述 购买
AD5220BR10 ADI 亚德诺 递增/递减数字电位计 Increment/Decrement Digital Potentiometer 搜索库存
替代型号AD5220BR10
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD5220BR10

品牌： ADI 亚德诺

封装： 8-SOIC 10kohms 30per 8Pin 800ppm/deg C

当前型号

递增/递减数字电位计 Increment/Decrement Digital Potentiometer

当前型号

型号： AD5220BRZ10-REEL

品牌： 亚德诺

封装： 8-SOIC 10kohms 30per 8Pin 800ppm/deg C

完全替代

递增/递减数字电位计 Increment/Decrement Digital Potentiometer

AD5220BR10和AD5220BRZ10-REEL的区别

型号： AD5220BR10-REEL

品牌： 亚德诺

封装： SOIC 10kohms 30per 8Pin 800ppm/deg C

完全替代

Digital Potentiometer 128POS 10KΩ Single 8Pin SOIC N T/R

AD5220BR10和AD5220BR10-REEL的区别

型号： AD5220WBRZ10-REEL7

品牌： 亚德诺

封装： SOP

完全替代

递增/递减数字电位计 Increment/Decrement Digital Potentiometer

AD5220BR10和AD5220WBRZ10-REEL7的区别
