ADS800UG4
TI
德州仪器
主动器件
ADS800UG4中文资料参数规格
技术参数
供电电流 78.0 mA
电路数 1
位数 12
耗散功率 390 mW
采样率 40 Msps
功耗 390 mW
模数转换数ADC 1
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
输入通道数 1
输入电压 3.25 V
封装参数
安装方式 Surface Mount
引脚数 28
封装 SOIC-28
外形尺寸
长度 18 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-28
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ADS800UG4引脚图与封装图

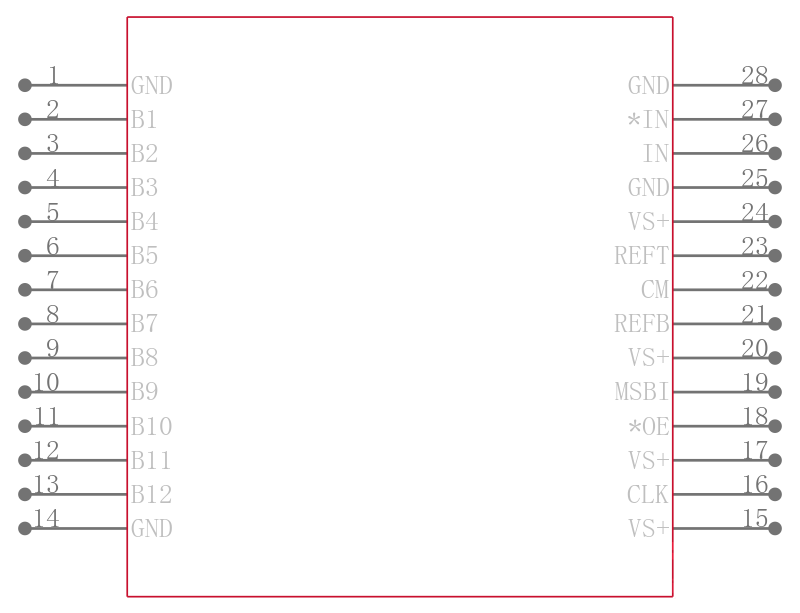

ADS800UG4引脚图

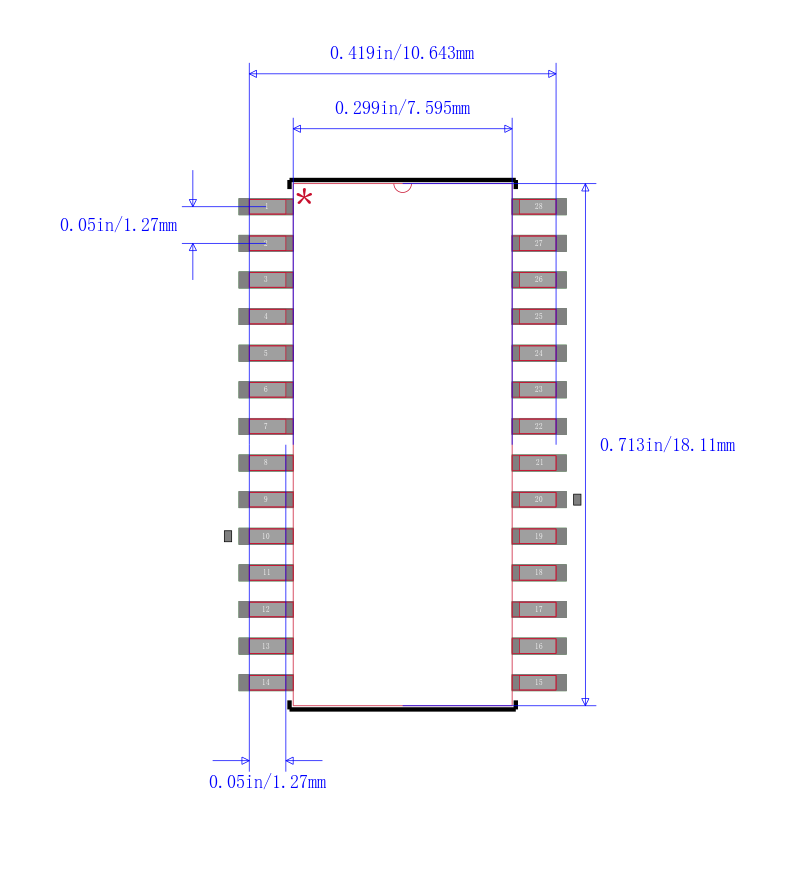

ADS800UG4封装图

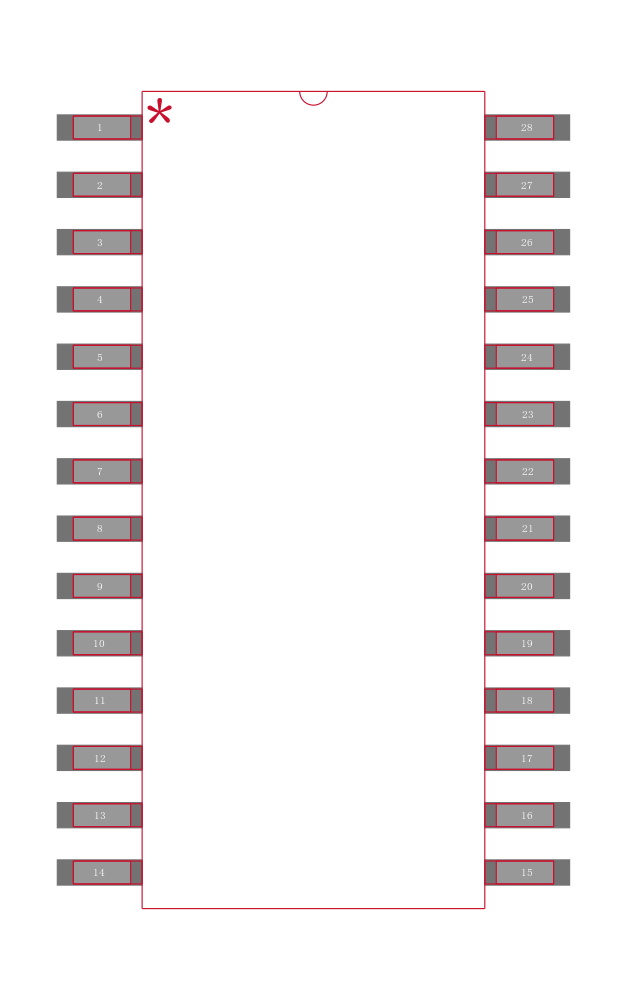

ADS800UG4封装焊盘图
在线购买ADS800UG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ADS800UG4 | TI 德州仪器 | 模数转换器 - ADC 12-Bit 40 MSPS SE/Diff inputs | 搜索库存 |
替代型号ADS800UG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ADS800UG4 品牌： TI 德州仪器 封装： 28-SOIC 28Pin 12Bit | 当前型号 | 模数转换器 - ADC 12-Bit 40 MSPS SE/Diff inputs | 当前型号 |
| 型号： ADS800U 品牌： 德州仪器 封装： 28SOIC 28Pin 12Bit 4.75V | 完全替代 | 12 位、40MSPS ADC 单端/差分输入内部基准电压，引脚与 ADS801/2 兼容 28-SOIC -40 to 85 | ADS800UG4和ADS800U的区别 |
| 型号： ADS800U/1K 品牌： 德州仪器 封装： 28SOIC 28Pin 12Bit | 完全替代 | 12 位、40MSPS ADC 单端/差分输入内部基准电压，引脚与 ADS801/2 兼容 28-SOIC -40 to 85 | ADS800UG4和ADS800U/1K的区别 |
| 型号： ADS800U/1KG4 品牌： 德州仪器 封装： SOP 28Pin 12Bit | 完全替代 | 模数转换器 - ADC 12-Bit 40 MSPS SE/Diff inputs | ADS800UG4和ADS800U/1KG4的区别 |
