AD7874BRZ

AD7874BRZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD7874BRZ  模数转换器, 12 bit, 29 kSPS, 单, 4.75 V, 5.25 V, SOIC

数据采集系统（DAS） 12 b 116k 并联 28-SOIC


得捷:
IC DAS 12BIT 116K 28SOIC


立创商城:
AD7874BRZ


欧时:
### 模拟至数字转换器 12 位，4 通道，Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号，用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品，设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


e络盟:
模数转换器, 12 bit, 29 kSPS, 单端, 并行, 单, 4.75 V


艾睿:
Quad Channel Single ADC SAR 116ksps 12-bit Parallel 28-Pin SOIC W Tube


安富利:
ADC Single SAR 116ksps 12-bit Parallel 28-Pin SOIC W


Chip1Stop:
Single ADC SAR 116ksps 12-bit Parallel 28-Pin SOIC W Tube


Verical:
Quad Channel Single ADC SAR 116ksps 12-bit Parallel 28-Pin SOIC W Tube


DeviceMart:
IC DAS 12BIT 4CH LC2MOS 28-SOIC


AD7874BRZ中文资料参数规格
技术参数

数字逻辑电平 SAR

电源电压DC 4.75V min

供电电流 12.0 mA

电路数 1

通道数 4

针脚数 28

位数 12

耗散功率 100 mW

采样率 116 ksps

分辨率Bits 12.0

输入阻抗 9.00 GΩ

模数转换数ADC 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 150 mW

输入通道数 4

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

封装 SOIC-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2016/06/20

AD7874BRZ引脚图与封装图

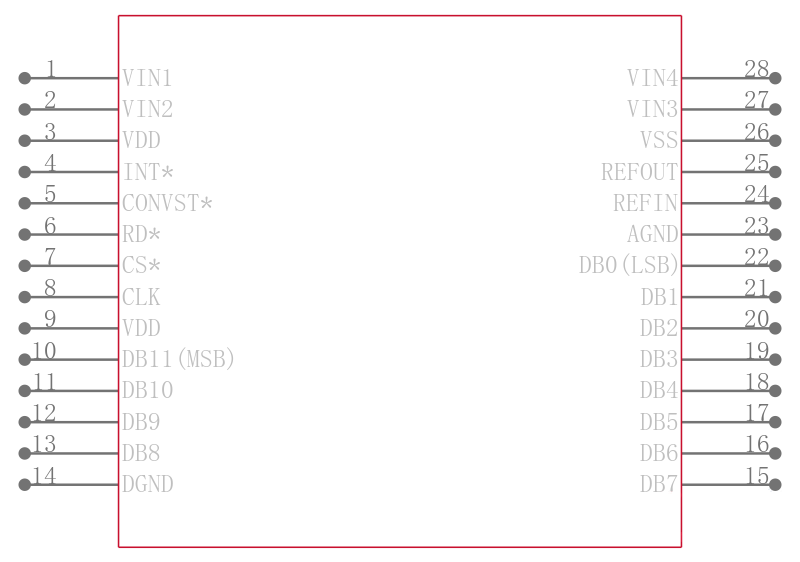

AD7874BRZ引脚图

AD7874BRZ引脚图

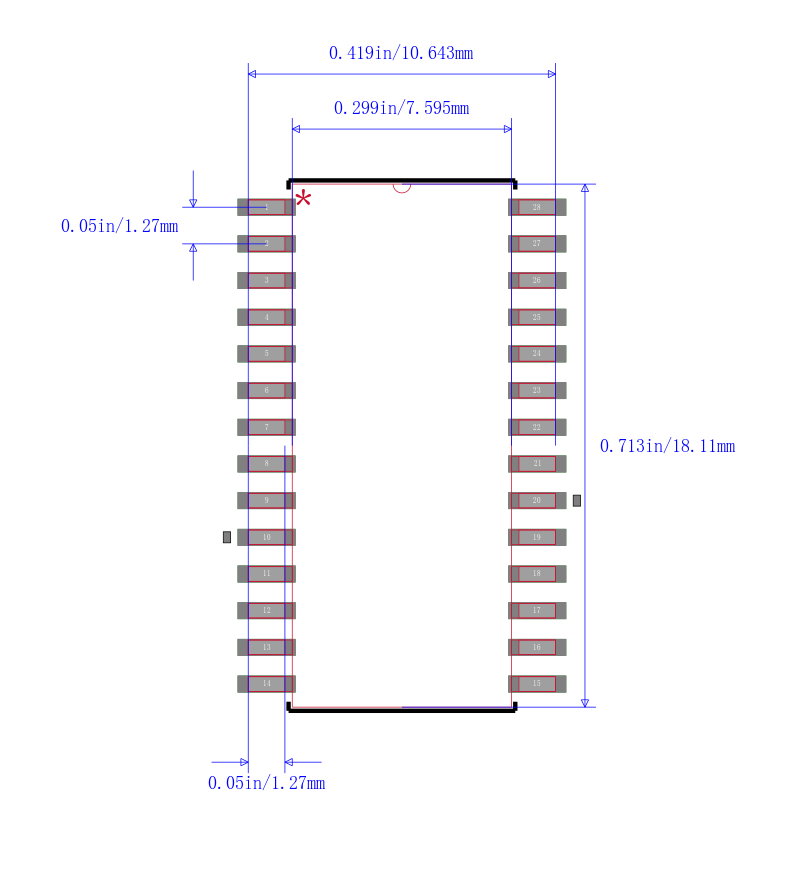

AD7874BRZ封装图

AD7874BRZ封装图

AD7874BRZ电路图

AD7874BRZ电路图

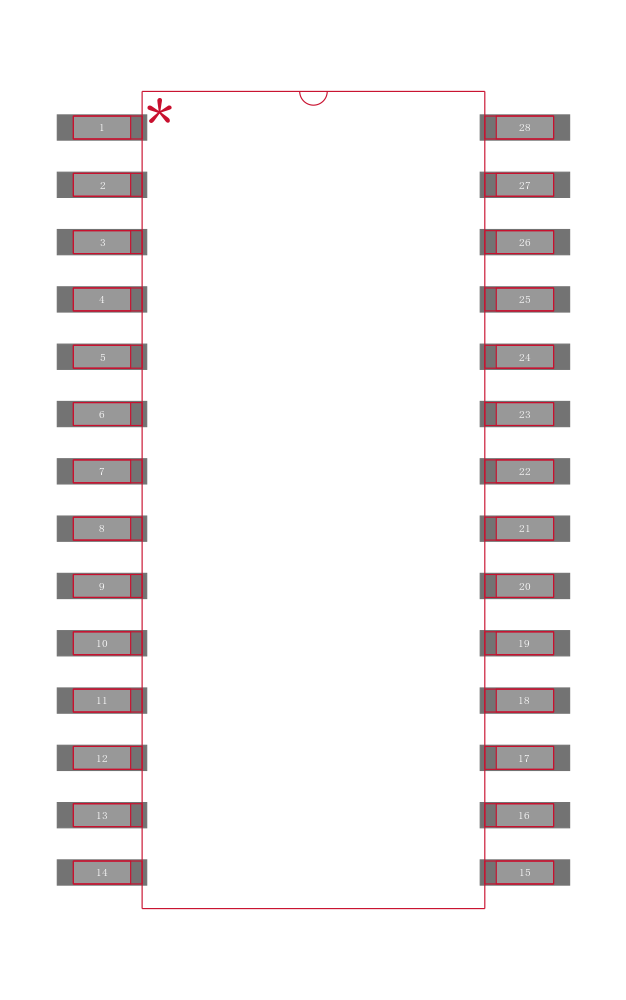

AD7874BRZ封装焊盘图

AD7874BRZ封装焊盘图

在线购买AD7874BRZ
型号 制造商 描述 购买
AD7874BRZ ADI 亚德诺 ANALOG DEVICES  AD7874BRZ  模数转换器, 12 bit, 29 kSPS, 单, 4.75 V, 5.25 V, SOIC 搜索库存
替代型号AD7874BRZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7874BRZ

品牌： ADI 亚德诺

封装： SOIC-28 28Pin 12Bit 4.75V

当前型号

ANALOG DEVICES  AD7874BRZ  模数转换器, 12 bit, 29 kSPS, 单, 4.75 V, 5.25 V, SOIC

当前型号

型号： AD7874BR

品牌： 亚德诺

封装： SOIC 28Pin 12Bit

完全替代

LC2MOS 4通道， 12位同步采样数据采集系统 LC2MOS 4-Channel, 12-Bit Simultaneous Sampling Data Acquisition System

AD7874BRZ和AD7874BR的区别

型号： AD7874BRZ-REEL

品牌： 亚德诺

封装： SOIC 28Pin

功能相似

The AD7874 is a four-channel simultaneous sampling, 12Bit data acquisition system. The part contains a high speed 12...

AD7874BRZ和AD7874BRZ-REEL的区别
